《2025年作业本江西教育出版社九年级物理上册沪粤版》

1.通过实验探究发现：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成正比；在电压一定的情况下，通过导体的电流跟这段导体的电阻成反比。

答案： 电阻，正，反

2.当某段金属丝两端的电压为$12 V$时，通过它的电流为$0.6 A$；当该金属丝两端的电压降为$4 V$时，通过它的电流为0.2$A$；当该金属丝两端的电压降为$0 V$时，它的电阻为20$\Omega$。若将该金属丝拉长后接入电压为$12 V$的电路中，通过它的电流比$0.6 A$小(选填“大”或“小”)。

答案： 0.2；20；小

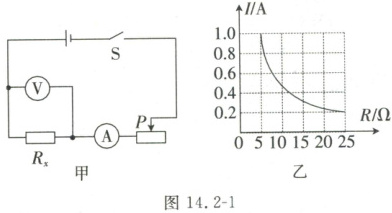

3.小宇探究导体中的电流与导体电阻的关系时，设计了图14.2-1甲所示电路，图14.2-1乙是根据测量数据绘制的图像。实验中，当他把$10\Omega$的定值电阻换成$15\Omega$的时，滑动变阻器的滑片$P$应向右(选填“左”或“右”)移动，使电压表示数保持5$V$不变。

答案： 右；5

4.按如图14.2-2所示的电路研究电流与电压的关系。已知电源电压为$6 V$，$R_1$为定值电阻，滑动变阻器$R_2$上标有“$20\Omega\ \ 1 A$”字样，电流表量程为“$0$～$0.6 A$”，电压表量程为“$0$～$3 V$”。
(1)闭合开关后，电流表无示数，电压表示数接近电源电压，出现此故障的原因可能是$R_1$ 断路。
(2)排除故障后继续实验，若$R_1=6\Omega$，为保证电路安全，滑动变阻器允许连入电路的最小阻值为6$\Omega$。

答案：
(1) $R_1$ 断路。
(2)
根据串联电路电流特点及欧姆定律，电路中最大电流 $I = \frac{U_1}{R_1}=\frac{3V}{6\Omega}= 0.5A$。
此时电路总电阻 $R_{总}=\frac{U}{I}=\frac{6V}{0.5A}=12\Omega$。
滑动变阻器允许连入电路的最小阻值 $R_{2min}=R_{总}-R_1 = 12\Omega - 6\Omega = 6\Omega$。
故答案为：
(1)$R_1$ 断路；
(2)6。

5.某同学利用图14.2-3所示的电路探究电流与电压、电阻的关系，实验中滑动变阻器的作用和操作正确的是(C)

A.实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B.实验开始时，滑动变阻器的滑片应处于最小阻值处，作用是保护电路
C.在探究通过导体的电流与导体两端电压的关系时，可通过调节滑片使电压表的示数产生变化
D.在探究通过导体的电流与导体的电阻的关系时，因为要控制其他变量，所以滑片不能动

答案： C
