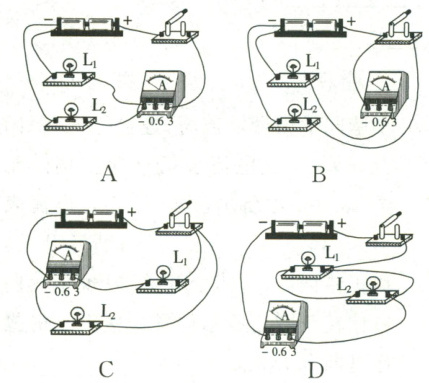

9. 以下电路中，可以正确测出通过灯 $L_1$ 的电流大小的是(C)

答案： C

10. 在图 13.3-5 所示的电路中，闭合开关后，下列说法正确的是(BD)

A.电流表 $A_1$ 测的是干路电流
B.电流表 $A_1$ 测的是通过 $L_1$ 的电流
C.电流表 $A_2$ 测的是干路电流
D.电流表 $A_2$ 测的是通过 $L_2$ 的电流

答案： BD

11.(多选)下列说法正确的是(ABD)

A.电荷的定向移动形成电流
B.正电荷定向移动的方向为电流的方向
C.电路中有电源就一定有电流
D.绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷

答案： ABD

12. 某实物电路如图 13.3-6 所示 ，在虚线框内画出对应的电路图。

答案：

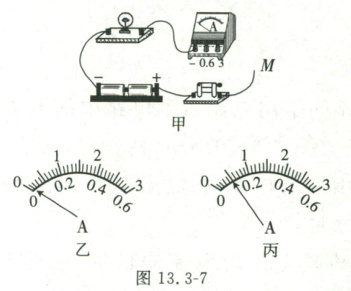

13. 在练习电流表的使用时，小华用电流表测通过灯泡的电流。
（1）图 13.3-7 甲所示的是小华正在连接的电路，请指出这个电路连接过程中存在的问题。电流表与灯泡并联（或电流表直接接在电源两端或开关闭合后电流表将烧坏或电流表接线错误
（2）小华解决问题后，先将线头 M 接到“3”接线柱上，然后闭合开关，发现电流表的示数如图 13.3-7 乙所示。小华接下来的操作是断开开关，将线头 M 改接到“0.6”接线柱上 。正确操作后，闭合开关，电流表的示数正常。若此时电流表的示数如图13.3-7 丙所示，则通过灯泡的电流是0.34 A。

答案： （1）电流表与灯泡并联（或电流表直接接在电源两端或开关闭合后电流表将烧坏或电流表接线错误。
（2）断开开关，将线头 M 改接到“0.6”接线柱上；0.34。
