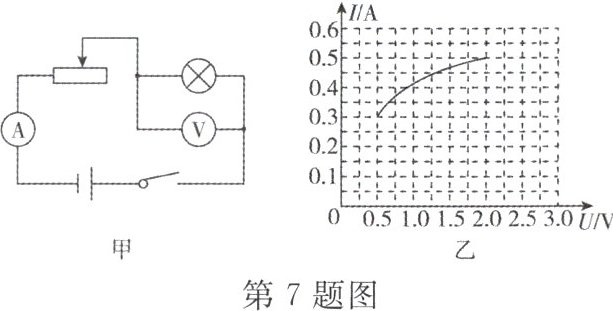

7. 用伏安法测量额定电压为2V的小灯泡的额定功率，实验时按图甲连接电路，电源电压恒为3V，移动滑动变阻器滑片，读出电压表和电流表示数，绘制成的I-U图像如图乙所示。
（1）根据图乙中数据，计算小灯泡的额定功率。
（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为多大？

答案： （1）由图乙可知，当小灯泡两端电压为额定电压$U_{额}=2V$时，通过小灯泡的电流$I_{额}=0.5A$。
根据$P = UI$，可得小灯泡的额定功率$P_{额}=U_{额}I_{额}=2V×0.5A = 1W$。
（2）当小灯泡正常工作时，电源电压$U = 3V$，小灯泡两端电压$U_{额}=2V$，则滑动变阻器两端电压$U_{滑}=U - U_{额}=3V - 2V = 1V$。
此时电路中的电流$I = I_{额}=0.5A$。
根据$R=\frac{U}{I}$，可得滑动变阻器接入电路的电阻$R_{滑}=\frac{U_{滑}}{I}=\frac{1V}{0.5A}=2\Omega$。
综上，答案为：（1）小灯泡的额定功率为$1W$；（2）当小灯泡正常工作时，滑动变阻器接入电路的电阻为$2\Omega$。

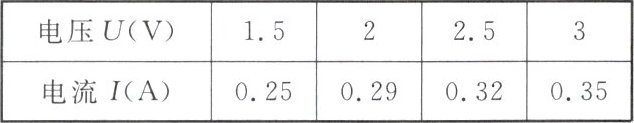

8. 在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀通过正确实验得到的数据如表所示。分析数据得到的下列结论，正确的是(B)


A.灯丝的电阻随电压增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为四次测量并计算所得功率的平均值
D.通过小灯泡的电流与它两端的电压成正比

答案： B

9. 小倩想测量一只额定电压为3.8V的小灯泡的额定功率，但发现电压表被别的同学拿走了，于是她借助一个10Ω的电阻，设计了如图所示的电路，也测出了小灯泡的额定功率。具体操作如下：
①只闭合开关S₁、S₂，调节滑动变阻器，使电流表的示数为0.38A时，小灯泡恰好正常发光；
②只闭合开关S₁、S₃，保持滑动变阻器滑片的位置不变，读出电流表示数为0.78A；
③小灯泡的额定功率P灯=1.52W。

答案： ①0.38；③1.52。

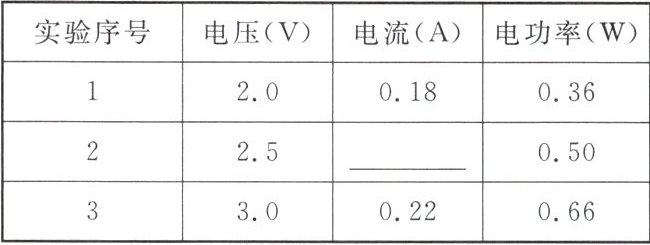

10. 为了测定小灯泡的电功率，小明利用电压恒为3V的电源、滑动变阻器、标有“2.5V”字样的小灯泡等器材按图甲方式连接电路进行实验，闭合开关并移动滑片P，获得相关数据如表所示：
(1)完成实验2后，要想获得实验3的数据，则实验中滑片P的移动情况是滑片P向A端移动。
(2)请分析表中数据，确定小灯泡正常发光时电流表的示数，并在图乙中画出此时电流表指针位置。
(3)在滑动变阻器滑片移动过程中，电路消耗的总功率与小灯泡的功率随电流变化的曲线如图丙所示，请判断随着电流增大，滑动变阻器的功率大小变化是先增大后减小。

答案：
(1)滑片P向A端移动
(2)0.2A；指针指向电流表0~0.6A量程的0.2A刻度线处（画图略）
(3)先增大后减小
