13. 作图题。
(1) 如图所示，轻质杠杆可绕O点转动，杠杆上吊一重物M，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物M所受重力G的示意图。

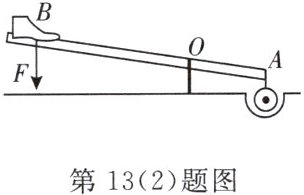

(2) 过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下击打稻谷。
请在图中画出动力F的力臂和石球所受重力G的示意图。

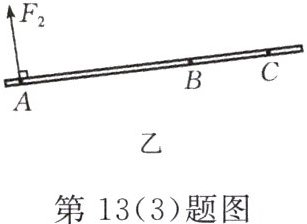

(3) 筷子是我国传统的用餐工具，它应用了杠杆的原理，如图甲所示，请你在图乙中标出这根筷子使用时的支点O，并画出动力F₁和阻力臂l₂。

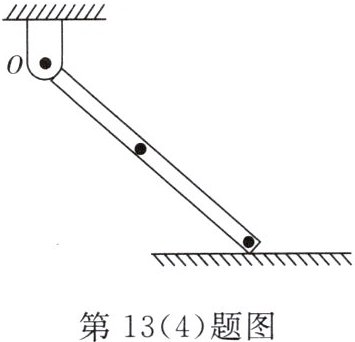

(4) 如图所示，一根粗细均匀的棒一端置于地面，另一端与支点O相连，请作出地面对棒的支持力和棒所受重力的示意图，并画出重力的力臂。
]

答案：
(1)
力$F$的示意图：过力臂$l$的末端作垂直于$l$的直线，与杠杆的交点为力$F$的作用点，方向斜向右下方。
重物$M$所受重力$G$的示意图：过重物$M$的重心作竖直向下的带箭头的直线，标上$G$。
(2)
动力$F$的力臂：过支点$O$作动力$F$作用线的垂线，标上垂足，用大括号标出力臂。
石球所受重力$G$的示意图：过石球的重心作竖直向下的带箭头的直线，标上$G$。
(3)
支点$O$：如图乙所示，在筷子与手接触的一端上方标出$O$点。
动力$F_1$：过手施加的力的作用点作带箭头的直线表示动力方向。
阻力臂$l_2$：过支点$O$作阻力（食物对筷子的力）作用线的垂线，标上垂足，用大括号标出阻力臂$l_2$。
(4)
地面对棒的支持力示意图：过棒与地面接触点作垂直于地面向上的带箭头的直线。
棒所受重力示意图：过棒的重心作竖直向下的带箭头的直线。
重力的力臂：过支点$O$作重力作用线的垂线，标上垂足，用大括号标出重力的力臂。

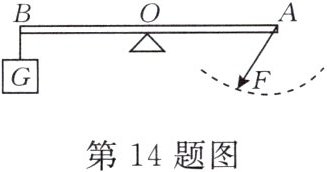

14. 如图所示AB为一可绕O点转动的杠杆，在A端通过绳子作用一个拉力，使杠杆平衡，保持重物不动，使绳绕A点沿图中虚线缓慢逆时针转动，则F的力臂(A)

A.先变大后变小
B.先变小后变大
C.不变
D.无法判断

答案： A
