《2025年全效学习阶段发展评价九年级科学全一册浙教版》

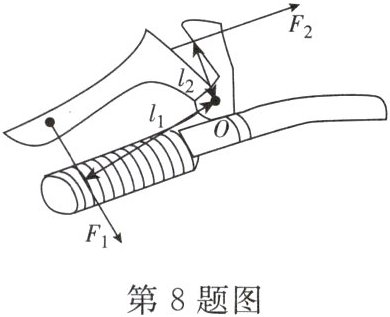

8. 如图所示画出了自行车手闸工作时的支点、动力和动力臂、阻力和阻力臂，则阻力臂是(B)

A.l₁
B.l₂
C.F₁
D.F₂

答案： B

9. 如图所示，小华用苹果和橘子来玩跷跷板。她将苹果、橘子分别放在轻杆的左、右两端，放手后，轻杆马上转动起来。使轻杆逆时针转动的力是(D)

A.苹果的重力
B.橘子的重力
C.轻杆对橘子的支持力
D.苹果对轻杆的压力

答案： D

10. 某市政府实行的“绿色早餐工程”采用了如图所示的推车供应早餐，餐点均匀摆放在推车内。当售货员将推车前轮推到A处路沿时，售货员向下按扶把，这时推车可以视为杠杆，支点是后轮(选填“前轮”或“后轮”，下同)；当后轮遇到路沿时，售货员向上提扶把，这时支点是前轮。

答案： 后轮；前轮

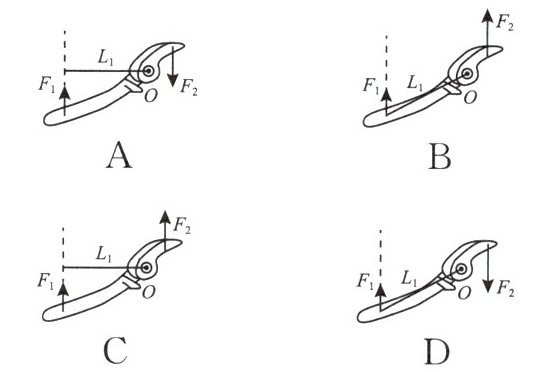

11. 如图所示是钢丝钳处于工作时的状态。图中给出了四名同学在钢丝钳单侧钳柄及其相连部分上所画出的动力F₁、动力臂L₁、阻力F₂的示意图，其中正确的是(C)

]

答案： 【解析】钢丝钳工作时，支点为中间连接轴O。动力F₁是手对钳柄的作用力，方向向上（使钳柄绕O顺时针转动）；阻力F₂是钢丝对钳口的反作用力，方向向上（阻碍钳柄转动，与动力作用效果相反）。动力臂L₁为支点O到动力F₁作用线的垂直距离，需过O作F₁作用线的垂线（水平方向）。
选项A：L₁未垂直于F₁作用线（误将支点到作用点距离当作动力臂），F₂方向向下（与阻力阻碍转动的效果不符），错误。
选项B：L₁方向错误（应为垂直于F₁作用线的水平线段，而非竖直线段），错误。
选项C：F₁方向向上（正确），L₁为过O垂直于F₁作用线的水平垂线段（符合动力臂定义），F₂方向向上（阻碍钳柄转动，正确），正确。
选项D：F₂方向向下（与阻力阻碍转动的效果不符），错误。
【答案】C

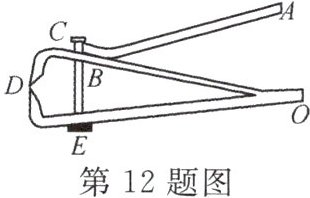

12. 如图所示为一把指甲刀的示意图，它由ABC、OBD和OED三个杠杆组成，用指甲刀剪指甲时，杠杆ABC的支点是(C)

A.A点
B.B点
C.C点
D.O点

答案： C
