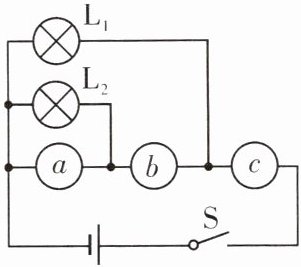

10. 如图所示电路图，三个电表(电流表或电压表)分别接在 a、b、c 处，当开关 S 闭合时，灯泡$L_1$、$L_2$均正常发光，a、b、c 处三个电表的示数分别为 3、0.6 和 1.8(单位为 A 或 V)，则通过灯泡$L_1$和$L_2$的电流之比为2:1；若把 a、b 处的电表分别换接为另一种电表，c 处电表不变，则灯泡$L_1$正常发光，$L_2$不发光，a 处电表的示数为 0，b、c 处电表的示数分别为 3 和 1.2(单位为 A 或 V)。上述两种情况下，电路的总电阻之比为2:3。

答案： 2:1；2:3

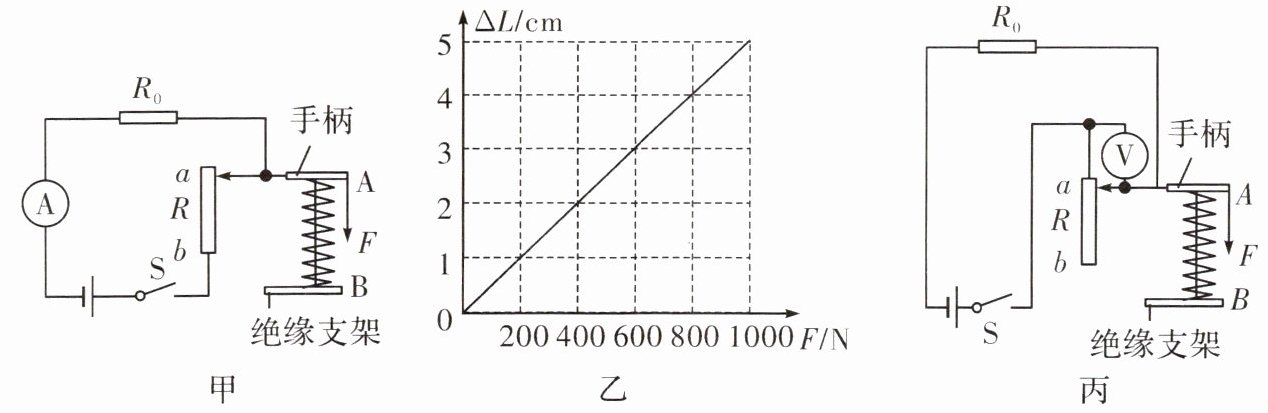

11. 电子握力计的模拟电路如图甲所示，电源电压恒为 6 V，定值电阻$R_0 = 5$ Ω，手柄 A 与滑片固定在一起，长度为 5 cm 的均匀金属棒 R 的总阻值为 25 Ω，绝缘支架 B 固定不动，滑片可在 a、b 之间滑动，当滑片处于 a 端时弹簧恰好处于原长，弹簧的形变量$\Delta L$与握力 F 的大小关系如图乙所示。电子握力计由电流表(量程为 0～0.6 A)改装而成，其表盘的零刻度应标在电流表表盘的0.2A 处；在安全范围内，电子握力计所能承受的最大握力值为800N。若将电压表(量程为 0～3 V)改装为电子握力计，如图丙所示，则该电子握力计的刻度不均匀(填“均匀”或“不均匀”)；与改装前相比，电子握力计所能承受的握力的最大值不变(填“变大”“不变”或“变小”)。

答案： 0.2；800；不均匀；不变
