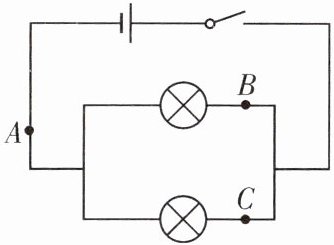

5. 如图所示，在探究并联电路中的电流关系时，小科用电流表测出$A$、$B$、$C$三处的电流分别为$I_A=0.4\ A$、$I_B=0.2\ A$、$I_C=0.2\ A$，在表格中记录数据后，下一步应该做的是 (C)


A.整理器材，结束实验
B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电流值
D.换用电流表的另一量程，再测出一组电流值

答案： C

6. 测量需要使用多种仪器，如①刻度尺、②量筒、③温度计、④弹簧测力计、⑤电流表，使用前需调零的仪器有④⑤，使用时超出量程会损坏的仪器有④⑤。(均填序号)

答案： ④⑤；④⑤

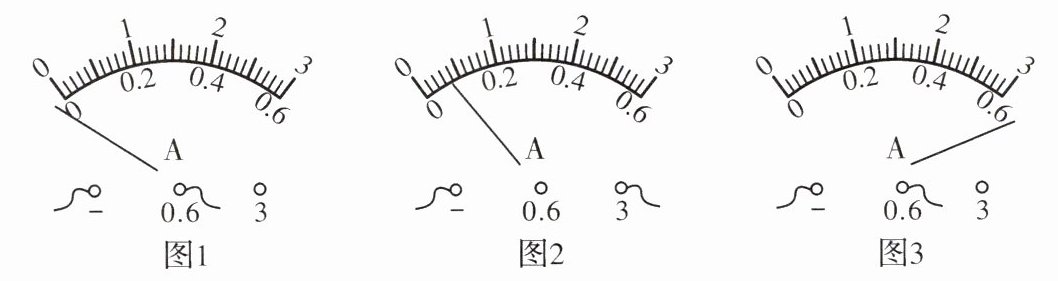

7. 甲、乙、丙三位同学用电流表测电流，闭合开关前，电流表指针均指在“0”刻度线处。当闭合开关试触时，甲、乙、丙三位同学分别发现电流表指针摆动出现了如图1、图2、图3所示的三种情况。请写出三位同学在电流表使用上分别存在的问题。

甲同学的问题：电流表的正负接线柱接反了。
乙同学的问题：电流表所选量程过大。
丙同学的问题：电流表所选量程过小。

答案： 电流表的正负接线柱接反了；电流表所选量程过大；电流表所选量程过小。

8. 用电流表测电流时，接入电路的电流表的量程为$0$～$0.6\ A$，某同学却按量程$0$～$3\ A$读数，读数为$2.4\ A$，则实际测得的电流应是0.48$ A$。

答案： 0.48

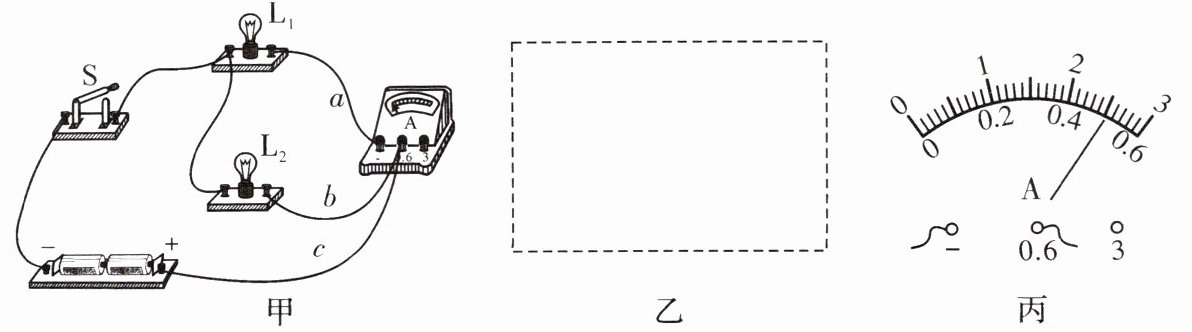

9. 如图甲是用电流表测量电流的实物连接图，请按要求回答问题。

(1)请在图乙虚线框中画出与图甲相对应的电路图。
(2)使用时应将电流表与被测用电器串联在电路中，且使电流从电流表的正接线柱流入。在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时忘了断开开关。
(3)图甲中电流表测量的是通过灯L₁(填“$ L_1$”或“$ L_2$”)的电流，如果电流表的读数如图丙所示，则电流表测出的电流是0.5$ A$。
(4)如果要用电流表测通过$ L_1$和$ L_2$的总电流，且只允许移动一根导线，应将导线b(填“$a$”“$b$”或“$c$”)的右端接在电流表的-(填“$3$”“$0.6$”或“$-$”)接线柱上。

答案：
(1) （电路图需画出：电源、开关S在干路，从开关分出两条支路，一条支路为灯泡L₁与电流表A串联，另一条支路为灯泡L₂，两支路汇合后回到电源负极）
(2) 串；断开开关
(3) L₁；0.5
(4) b；0.6
