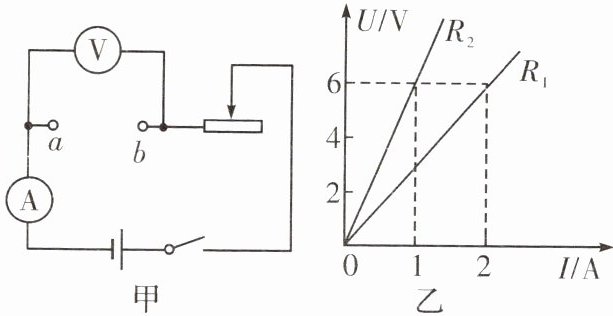

6. 某同学在探究通过电阻的电流跟电阻两端电压的关系时，利用图甲所示电路，在$a$、$b$两点分别接入定值电阻$R_1$、$R_2$，通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的$U-I$关系图像，如图乙所示。若将$R_1$、$R_2$组成并联电路，当通过$R_1$的电流为$1 A$时，通过$R_2$的电流为 (A)


A.$0.5 A$
B.$1 A$
C.$2 A$
D.$3 A$

答案： A

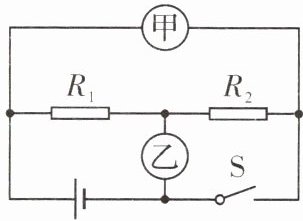

7. 如图所示电路图，当开关$S$闭合，甲、乙两表为电压表时，两表示数之比$U_{甲}:U_{乙}=4:1$；当开关$S$断开，甲、乙两表为电流表时，两表的示数之比$I_{甲}:I_{乙}$为 (C)


A.$4:3$
B.$3:2$
C.$3:4$
D.$3:1$

答案： C

8. 一段导体两端的电压是$4 V$，导体中的电流是$0.5 A$，此导体的电阻是8$\Omega$。如果该导体两端的电压增大到$6 V$，那么导体中的电流是0.75$ A$。如果导体两端的电压降到$0 V$，那么导体的电阻是8$\Omega$。(设导体电阻不随温度的变化而变化)

答案： 8；0.75；8

9. 甲、乙两个定值电阻分别标有“$10\ \Omega\ 1 A$”和“$15\ \Omega\ 0.6 A$”字样，将它们串联后接入电路中，那么电路中的电流不能超过0.6$ A$，电源电压最大为15$ V$。

答案： $0.6$；$15$。

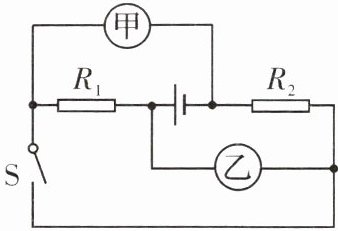

10. 如图所示电路图，已知$R_1:R_2 = 2:1$。当开关$S$闭合，甲、乙两表均为电压表时，两表示数之比为$U_{甲}:U_{乙}=$3:1；当开关$S$断开，甲、乙两表均为电流表时，两表示数之比为$I_{甲}:I_{乙}=$1:3。(电路中各元件均未损坏)

答案： 3:1；1:3

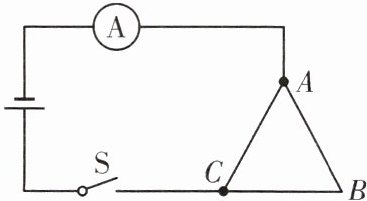

11. 如图所示，等边三角形$ABC$是由一根粗细均匀、电阻$R = 18\ \Omega$的电阻丝弯折而成的，现将$A$、$C$两点接在电压为$3 V$的电源上，则闭合开关$S$后电流表的示数为0.75$ A$。

答案： 0.75
