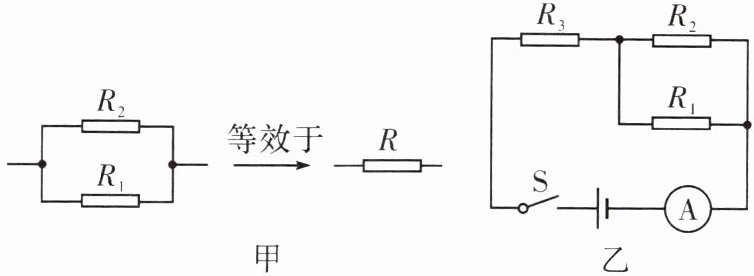

7. 如图甲所示，如果用一个电阻 $R$ 替代两个并联电阻 $R_1$、$R_2$接入电路后，整个电路中的电流、电压保持不变，则电阻 $R$ 就可以等效替代并联电阻 $R_1$、$R_2$，且电阻 $R$的大小就等于电阻 $R_1$、$R_2$并联后的总电阻。在图乙电路图中，$R_1 = 20$ Ω、$R_2 = 30$ Ω、$R_3 = 18$ Ω，$U_总 = 15$ V。则电流表的示数为，$R_3$两端的电压为。

答案： 0.5A；9V

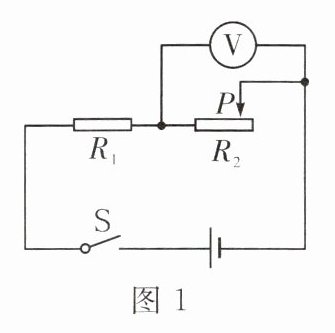

8. 在如图 1 所示的电路中，电源电压为 12 V 且保持不变，$R_1$的阻值为 5 Ω，闭合开关 S，通过电路中的电流为 0.6 A。
(1) 求$R_1$两端的电压$U_1$。

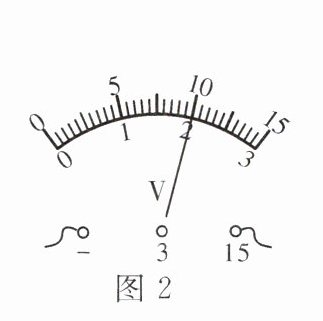

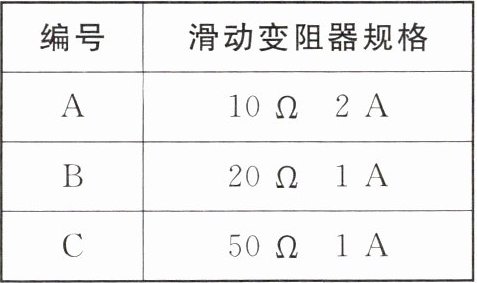

(2) 当滑片 P 移动到某位置时，电压表示数如图 2 所示，若待选的滑动变阻器的规格如表所示，请通过计算说明符合上述要求的滑动变阻器，并求出滑动变阻器接入的电阻。

答案：
(1) 3 V；
(2) 滑动变阻器C，接入电阻25 Ω。

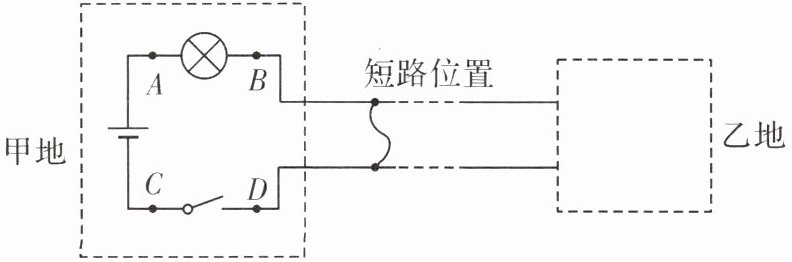

9. 甲、乙两地相距 30 km，在甲、乙两地之间沿直线架设两条输电线，已知输电线每千米的电阻为 0.4 Ω。输电线在某处发生了短路。在甲地由电压恒为 6 V 的电源、标有“8 V　 0.5 A”的灯泡、电压表(量程为 0～3 V)以及开关与输电线组成了一个检测电路，如图所示(电压表未画出)；闭合开关后，电压表示数为 2 V。则电压表应接在(填“A、C”“A、B”“B、D”或“C、D”)间；短路位置离甲地的距离为km。(不计温度对灯丝电阻的影响)

答案： B、D；10
