4. 体育测试中有一项目为坐位体前屈，测试者向前推动固定在滑动变阻器滑片上的滑块，滑块被推动的距离越大，说明测试者身体柔韧性就越好。图甲是测试装置的实物图，图乙是其工作原理电路图，已知电压表、电流表示数分别为$U$、$I$，电压表、电流表示数变化量分别为$\Delta U$、$\Delta I$，则下列说法正确的是 (C)

A.测试者身体柔韧性越好，整个电路中的总电阻越大
B.测试者身体柔韧性越好，电压表的示数就越大
C.无论测试者身体柔韧性如何，$\left|\frac{\Delta U}{\Delta I}\right|$的值不变
D.无论测试者身体柔韧性如何，$\frac{U}{I}$的值不变

答案： C

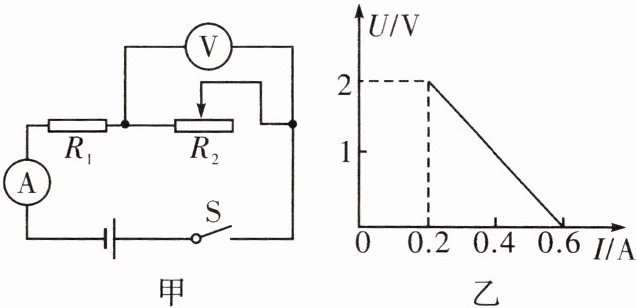

5. 如图甲所示电路图，电源电压保持不变，闭合开关 S，滑动变阻器的滑片从最右端移到最左端的整个过程中，电流表示数 $I$ 与电压表示数 $U$ 的关系图像如图乙所示。则下列说法正确的是 (C)

A.电源电压是 6 V
B.定值电阻 $R_1$的阻值是 10 Ω
C.滑动变阻器 $R_2$的最大阻值是 10 Ω
D.当电流表示数为 0.2 A 时，定值电阻 $R_1$和滑动变阻器 $R_2$两端电压之比是 2∶1

答案： C

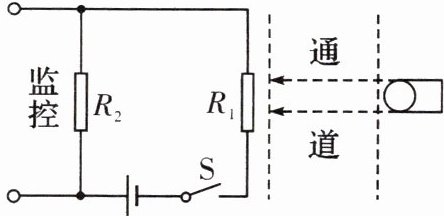

6. 有些门店当有顾客进门时，便有“欢迎光临”的电子声音发出，这是利用了如图带光敏电阻的监控装置。$R_1$为光敏电阻，当光照强度增大时其阻值变小，$R_2$为定值电阻，电源电压不变，当有顾客经过通道遮蔽光线时，$R_2$两端的电压减小，通过$R_1$的电流减小。(均填变化情况)

答案： 减小，减小
