12. 如图所示电路图，电源电压不变，闭合开关 S，观察到电压表无示数，已知电路中仅有的一处故障发生在电阻 R₁ 或 R₂ 上，现将一个完好的电流表串联接入电路中，则 (C)


A.若电流表无示数，故障可能是 R₁ 断路
B.若电流表有示数，故障一定是 R₁ 断路
C.若电流表无示数，故障一定是 R₂ 断路
D.若电流表有示数，故障可能是 R₂ 短路

答案： C

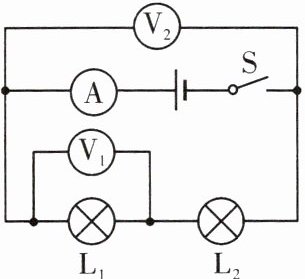

13. 如图所示电路图，电源电压保持不变，三个电表均完好。开关 S 闭合后，发现只有两个电表的指针发生偏转。若电路中只有一个灯泡出现了故障，则可能是 (B)


A.电压表 V₁ 示数为零，灯 L₁ 断路
B.电压表 V₁ 示数为零，灯 L₁ 短路
C.电流表 A 示数为零，灯 L₂ 断路
D.电流表 A 示数为零，灯 L₂ 短路

答案： B

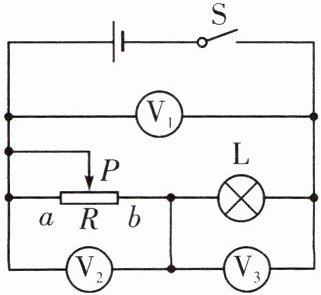

14. 如图所示电路图，电源电压为 4.5 V 且恒定不变，当开关 S 闭合后，滑动变阻器的滑片 P 从 a 端滑向 b 端的过程中，三个电压表的示数变化的绝对值分别为 ΔU₁、ΔU₂、ΔU₃，下列可能出现的情况是 (B)


A.ΔU₁ = 0 V，ΔU₂ = 2 V，ΔU₃ = 1 V
B.ΔU₁ = 0 V，ΔU₂ = 2 V，ΔU₃ = 2 V
C.ΔU₁ = 0.5 V，ΔU₂ = 1 V，ΔU₃ = 1.5 V
D.ΔU₁ = 0.2 V，ΔU₂ = 1 V，ΔU₃ = 0.8 V

答案： B
