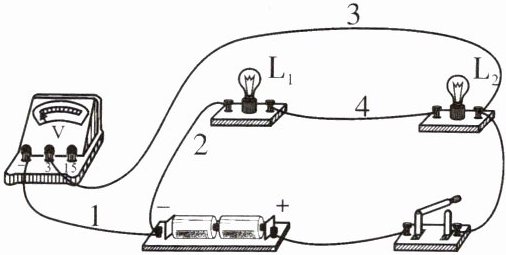

5. 如图所示是小科测量小灯泡 L₁ 两端电压的电路。图中有一根导线接错了，接错的导线是 (C)


A.导线 1
B.导线 2
C.导线 3
D.导线 4

答案： C

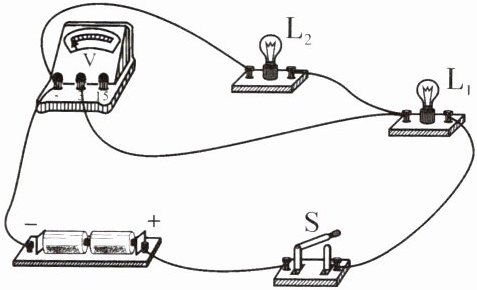

6. 小科在实验室里连接了如图所示的电路，关于此电路，下列说法正确的是 (B)


A.小灯泡 L₁、L₂ 并联，电压表测电源电压
B.小灯泡 L₁、L₂ 串联，电压表测 L₂ 两端的电压
C.若小灯泡 L₁ 短路，则电压表示数为 0
D.若小灯泡 L₂ 短路，则电压表示数为 3 V

答案： B

7. 如图所示电路图，已知两只小灯泡 L₁ 和 L₂ 均能发光且相互影响，则关于①、②和③三个电表(电流表或电压表)的判断正确的是 (A)


A.①和③是电流表，②是电压表
B.②和③是电流表，①是电压表
C.②是电流表，①和③是电压表
D.①、②和③都是电流表

答案： A

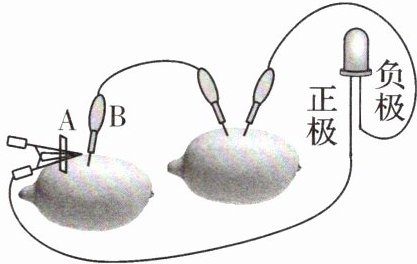

8. 小科制作的水果电池可以使发光二极管(具有单向导电性)发光，其工作时将 化学 能转化为电能对外供电。由图可知，金属片 A 是水果电池的 正 (填“正”或“负”)极；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间 有 (填“有”或“没有”)电压。

答案： 化学；正；有

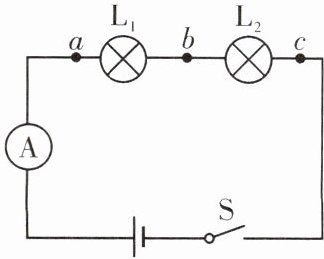

9. 如图所示电路图，闭合开关 S，发现灯 L₁、L₂ 均不亮，电流表示数为 0，说明电路的故障是 断路 。用电压表进行检测，发现 b、c 间的电压为 0，a、b 和 a、c 间的电压均为 3 V，则电路具体的故障是 L₁断路 。

答案： 断路；L₁断路
