《2026年育才金典课堂学案八年级物理上册教科版》

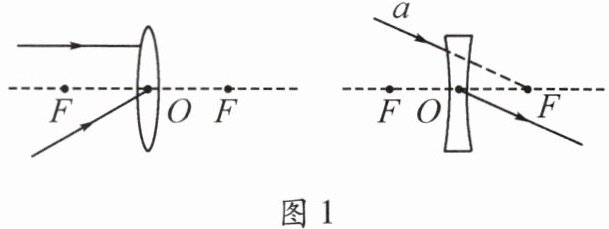

1. 如图1所示,请画出入射光线通过透镜后的折射光线。

答案：

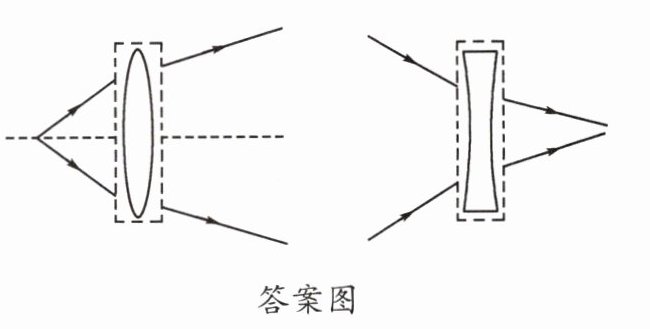

2. 如图2所示,请根据入射光线和折射光线，在各虚线方框内画出适当类型的透镜。

答案：

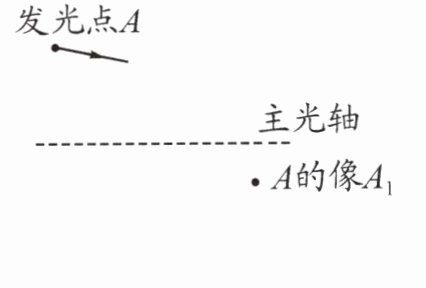

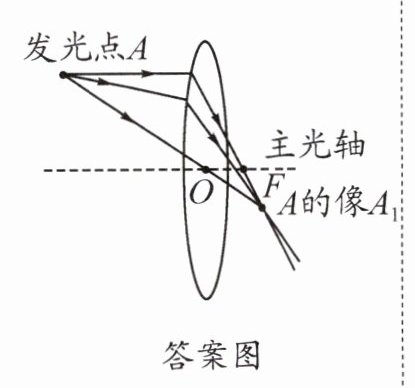

3. 如图3所示,A为发光点,A₁为发光点通过凸透镜所成的像。请完成光路图,确定凸透镜的光心O,并画出凸透镜;通过光路图确定凸透镜焦点F的位置。(确定一侧的焦点即可)

答案：

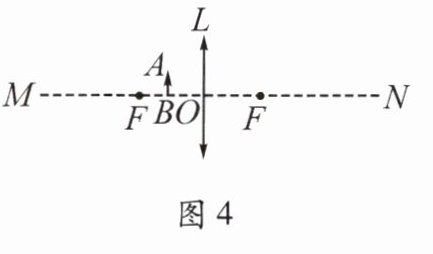

4. 如图4所示,L表示凸透镜,MN为凸透镜的主光轴,O点为光心,F为凸透镜的焦点。请在图中作出物体AB通过凸透镜所成的像A'B'的光路图。

答案：

5. 小明了解到利用无人机摄影技术可以测出地面物体的实际长度,且摄影机镜头是凸透镜,他想通过“探究凸透镜成像的规律”实验来探寻其工作原理。

(1)小明将凸透镜、点燃的蜡烛、光屏置于光具座上,将三者靠拢在一起,调节它们的中心至凸透镜的主光轴上。实验中,烛焰、凸透镜和光屏的位置如图5甲所示,光屏上呈现烛焰的倒立、缩小的实像;保持图5甲中蜡烛和光屏的位置不变,将凸透镜移到光具座上35.0cm刻度线处,光屏上能再次呈现烛焰清晰的像。

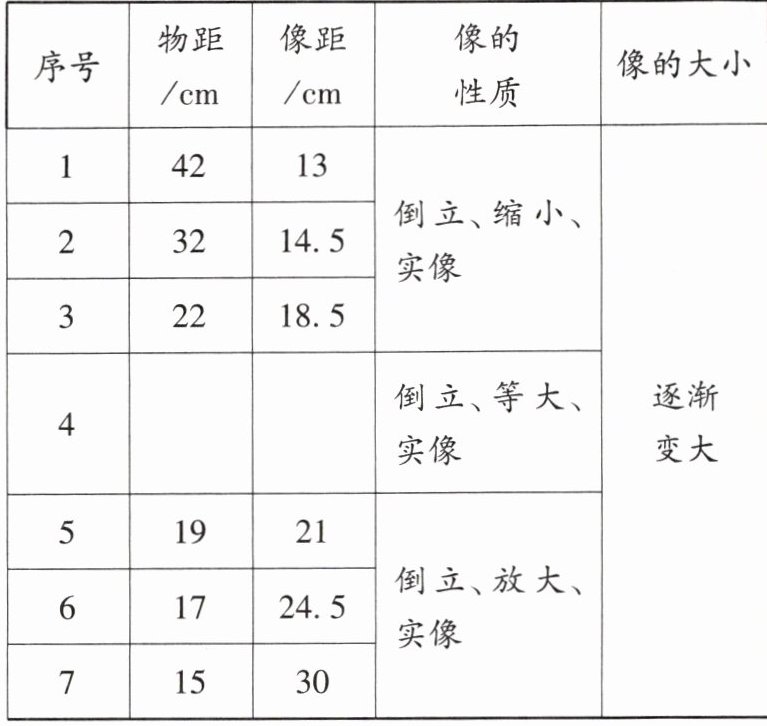

(2)小明改变物距,调节光屏的位置,记录物距、像距、像的性质,多次实验并将实验数据记录在下表中。分析表中数据可知:该凸透镜的焦距可能为10(选填“9”“10”或“12”)cm;当物距大于凸透镜焦距时,物距增大,像距减小。

(3)如图5乙所示,无人机用此凸透镜作为镜头在高空中拍摄地面场景,所成的像最靠近图5丙中凸透镜主光轴上的b(选填“a”“b”“c”或“d”)点。

答案： 主光轴; 缩小; 35.0; 10; 减小; b
