《2026年育才金典课堂学案八年级物理上册教科版》

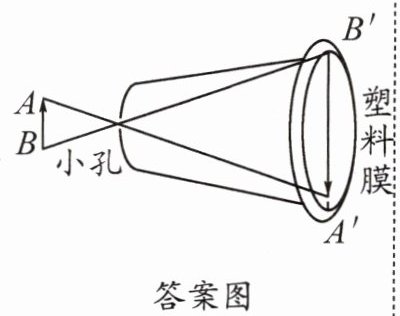

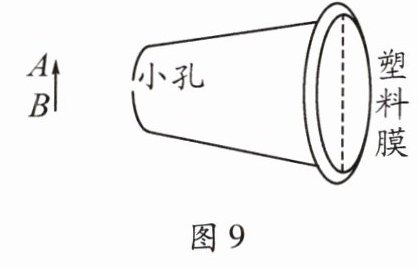

16.如图9所示是小强在纸杯上蒙一层塑料膜做小孔成像实验的情景,请在图中作出烛焰(用 AB 表示)在塑料膜上成的像(用箭头 A'B'表示)及光路图。

答案：

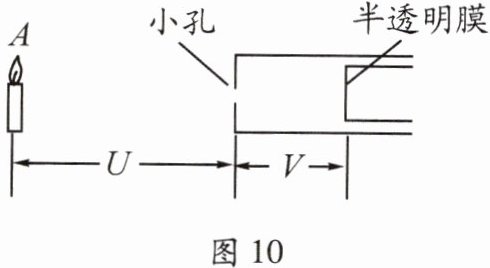

17.如图10所示,小明制成了一个针孔照相机,其实就是小孔成像的实验装置。小明将点燃的蜡烛置于小孔前的适当位置,观察并探究小孔成像的特点。
(1)
蜡烛在塑料薄膜上所成的像是 实像(选填“实像”或“虚像”),其成像的原理是 光的直线传播。
(2)若易拉罐底部的小孔是三角形的,小明在半透明纸上看到的像是 D(选填字母序号)。
A. 三角形光斑
B. 圆形光斑
C. 蜡焰正立的像
D. 蜡焰倒立的像
(3)为了增大烛焰所成的像,可采取的办法之一是:减小 蜡烛与小孔的距离。
(4)为了探究小孔的大小是否影响小孔所成的像,应选择下列所示 B(选填字母序号)孔,然后用卡片覆盖并移动卡片以改变小孔的大小进行实验。

答案： 实像; 光的直线传播; D; 蜡烛与小孔; B

1.

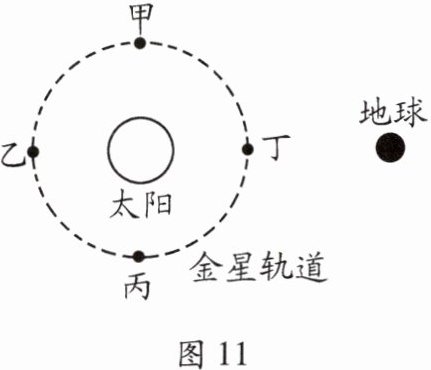

“金星凌日”是在地球上看到金星从太阳面上移过的现象,它的产生和日食的道理相同。如图11所示,发生“金星凌日”现象时,金星所在的位置是 (D)

A.甲
B.乙
C.丙
D.丁

答案： D

2.如图12所示,一名过路人经过一盏路灯时,灯光照射路人所形成的影子的长度变化情况是 (B)

A.先变长后变短
B.先变短后变长
C.逐渐变长
D.逐渐变短

答案： B

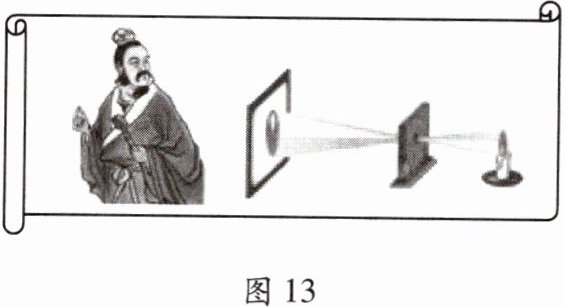

3.早在战国时期,我国古代著名教育家、思想家墨子就研究了小孔成像的现象。如图13所示,他用蜡烛作为光源,在木板上钻一个小孔,发现光线透过小孔在墙壁上形成一个像。下列说法正确的是 (C)

A.蜡烛在墙上形成的像是正立的
B.木板上的小孔要圆形的
C.若将物体顺时针转动,墙壁上的像也顺时针转动
D.物体离小孔越远,墙壁上的像越大

答案： C
