《2026年育才金典课堂学案八年级物理上册教科版》

第三课时 凸透镜成像规律(二)
知识导航
1. 在“探究凸透镜成像规律”实验中,凸透镜成实像时,物体离透镜越近,像离透镜越远,像的大小越大。

答案： 远; 大

2. 凸透镜成虚像时,物体离透镜越近,像离透镜越近,像的大小越小。

答案： 近; 小

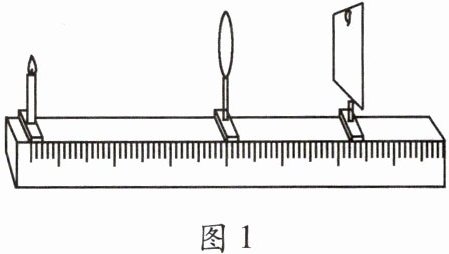

3. 如图1所示,在探究凸透镜成实像规律时,发现蜡烛成像于光屏的上方。为使像成在光屏的中央,可以进行以下任一操作：
(1)将蜡烛适当向上移动；
(2)将光屏适当向上移动；
(3)将透镜适当向下移动。

答案： 上; 上; 下

A卷 夯实基础
一、填空题
1. 如图2所示,将点燃的蜡烛和凸透镜固定在光具座上,光屏承接到烛焰清晰的像,此时成倒立缩小的实像;一段时间后,蜡烛变短了,烛焰在光屏上成的像会向上(选填“上”或“下”)移。

答案： 缩小; 上

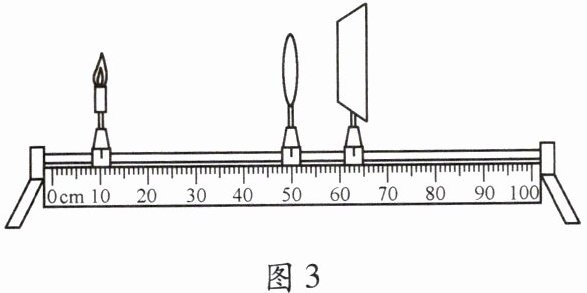

2. 小明做“探究凸透镜成像规律”实验时,将凸透镜固定不动,实验操作规范。在图3所示的位置时,烛焰恰好在光屏上成清晰的像。若将蜡烛向右移动少许,应将光屏向右(选填“左”或“右”)移动,才能再次在光屏上成清晰的像,此时像的大小比之前的像要大些。

答案： 右; 大

3. 小明将点燃的蜡烛分别放在图4所示的a、b、c点探究凸透镜成像规律,蜡烛在b点时,凸透镜右侧光屏上成的像最大,这个像是倒立(选填“正立”或“倒立”)的。

答案： b; 倒立

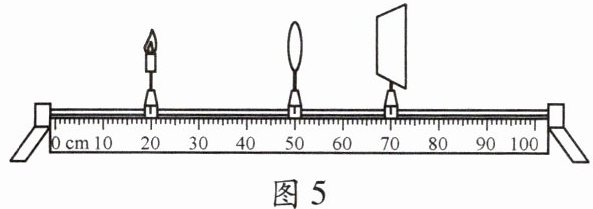

4. (2023·盐城)如图5所示,小明用焦距为10 cm的凸透镜做“探究凸透镜成像规律”实验,组装并调整实验器材。要想光屏上呈现清晰的像,小明可以不改变蜡烛和透镜的位置,将光屏向左移动;也可以不改变透镜和光屏的位置,将蜡烛向右移动。

答案： 左; 右

5. 小明用图6所示的实验装置探究凸透镜成像规律。他将蜡烛从大于二倍焦距处向凸透镜焦点移动的过程中,下列说法正确的是 (A)

A.成的像始终是倒立的
B.成的像始终是正立的
C.成的像始终是缩小的
D.成的像始终是虚像

答案： A

6. 在“探究凸透镜成像的规律”实验中,小明在光具座上依次摆放蜡烛、凸透镜和光屏,如图7所示,此时烛焰在光屏上恰好成清晰、等大的像。下列说法正确的是 (D)

A.凸透镜的焦距为20.0 cm
B.此时将光屏取下,凸透镜将不能成像
C.若遮挡凸透镜的一部分,光屏上将得不到完整的像
D.当蜡烛因燃烧逐渐变短,光屏上的像会逐渐向上移

答案： D
