《2026年育才金典课堂学案八年级物理上册教科版》

1. 图1所示是水位测量仪的示意图,从A点发出一束方向不变的光线,经水面反射后,在固定光屏PQ上形成一个光斑,光斑的位置随水位的变化而变化。当水面在CD时,光屏PQ上的光斑移到B点。当水面在某一位置时,光屏PQ上的光斑移到E点。请根据平面镜成像的特点作出光路图,确定入射点O的位置。(保留作图痕迹)

答案：

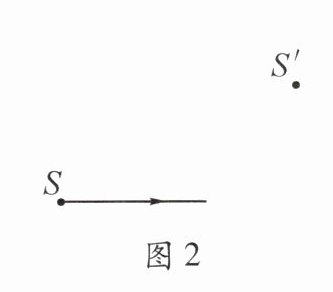

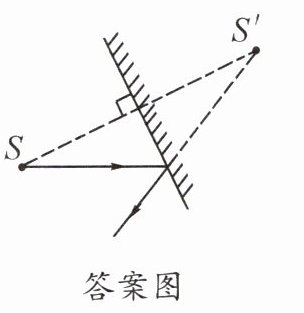

2. 如图2所示,发光点S在平面镜中所成的像为S',请确定平面镜的位置并画出图中入射光线对应的反射光线。

答案：

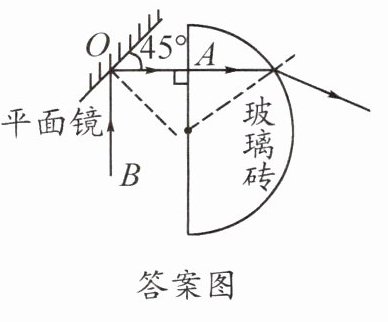

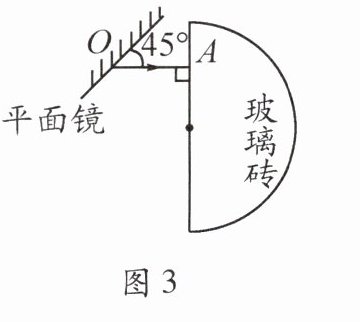

3. 如图3所示,平面镜与水平方向成45°角,OA是光线经过平面镜反射后的反射光线,请画出OA对应的入射光线,并将光线OA穿过半圆形玻璃砖后的光路补充完整。

答案：

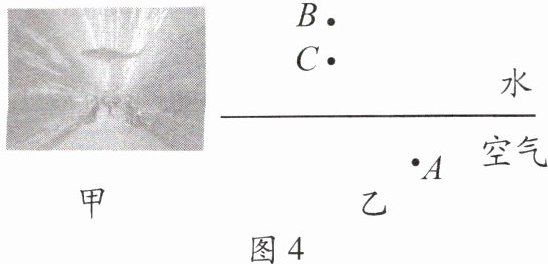

4. 图4甲所示为游客在海底隧道内看到的海底世界,请在图4乙中画出游客看到水中鱼的光路图。

答案：

5. 如图5所示,若要让反射光线射中天花板上的新目标,可行的操作是 （D）

A.只将平面镜竖直向下平移
B.只将激光笔绕O点顺时针转动
C.只将平面镜水平向右平移
D.只将平面镜绕O点顺时针转动

答案： D

6. 如图6所示,一束光沿AO射向水面,其方向保持不变,反射光线在水平光屏EF上形成光点Q;打开水阀K,水流出,水位下降,光点在水平光屏EF上移动。当光点移动了20 cm时,容器中的水位下降 （B）

A.20 cm
B.10 cm
C.$10\sqrt{2}$cm
D.$5\sqrt{2}$cm

答案： B

7. 如图7所示,某市民站在平面玻璃制的地铁安全门外候车。地铁列车到站后,安全门向两侧打开。关于该市民在左、右两侧安全门中成像的情况,下列分析正确的是 （C）

A.各成半个像,合起来是一个完整的像
B.在两侧安全门中成的像越来越小,直至不成像
C.都成完整的像,且两个像的位置与原来像的位置重合
D.都成完整的像,且两个像在不同位置,两个像间的距离等于两侧安全门之间的距离

答案： C
