《2025年新课程初中物理同步训练八年级全一册沪科版福建专版》

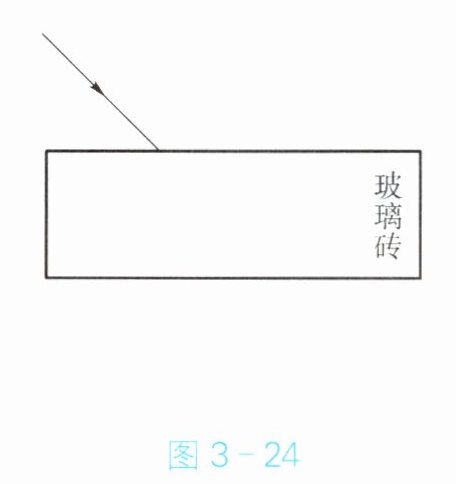

- 例题 一束光从空气斜射入一块长方体玻璃砖,请在图3 - 24中画出光经过两次折射后射到空气的大致光路图。

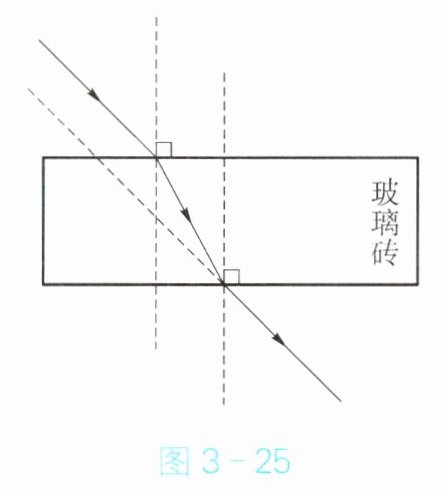

- 分析 如图3 - 25所示,光从空气斜射入玻璃时,根据光的折射规律,折射角小于入射角,所以玻璃中的折射光线靠近法线。因为长方体玻璃砖上下两个界面互相平行,所以当光从玻璃斜射到空气时,根据光路可逆,第二次的折射角与第一次的入射角大小相等。第二次的折射光线与第一次的入射光线平行。
- 解 如图3 - 25所示
- 策略提炼 先明确光是从空气射入其他物质,还是从其他物质射入空气,再根据光的折射规律,确定折射光的大致传播方向。

答案： 如图10所示

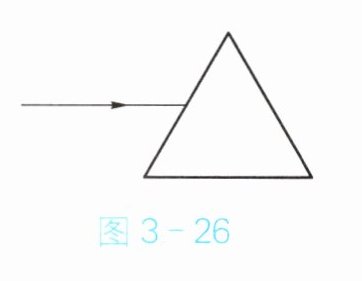

- 举一反三 如图3 - 26所示,一束光射到玻璃砖的一个面,请在图中作出这束光进入玻璃砖后又射出玻璃砖的大致光路图,要求标出法线。

答案： 1. 在玻璃砖左侧面入射点处作出法线（虚线垂直于界面）。
2. 根据光的折射规律，光从空气斜射入玻璃中，折射角小于入射角，画出折射光线。
3. 折射光线到达玻璃砖右侧面，再次作出法线（虚线垂直于界面）。
4. 光从玻璃斜射入空气中，折射角大于入射角，画出射出玻璃砖的折射光线。
[此处因条件限制无法作图，大致为：一条入射光线射到玻璃砖左侧面，在入射点处有法线，入射光线进入玻璃砖发生折射，折射光线在玻璃砖内传播到右侧面，再次折射后射出玻璃砖]

1. 下列现象中,由光的折射引起的是(B)。
A.小孔成像
B.海市蜃楼
C.水中的月亮
D.教室中的黑板“反光”

答案： B
