三、作图题(共 12 分)

答案： 【解析】：
本题是一道作图题，主要考查学生对光的折射现象的理解以及折射定律的应用能力。在光的折射现象中，光线从一种介质进入另一种介质时，其传播方向会发生改变，这遵循折射定律。对于本题，学生需要理解并掌握折射定律，然后依据该定律在图中准确画出折射光线。
【答案】：
图略（由于文本形式无法直接绘制图形，故说明作图步骤）
1. 首先，确定入射光线与界面的交点，记为点O。
2. 在界面处，画出法线，即垂直于界面的虚线。
3. 根据折射定律，当光线从空气射入水或其他介质时，折射光线会向法线方向偏折，折射角小于入射角。因此，在界面下方（介质内部），从点O出发，画出一条向法线方向偏折的折射光线。
4. 确保折射光线与界面的夹角（折射角）小于入射光线与界面的夹角（入射角）。

19. 根据光的反射定律,画出图 5 中的入射光线 AO,并标出入射角及其度数。

答案： 【解析】：
本题主要考查光的反射定律的应用，特别是如何根据反射光线和反射角来画出入射光线以及标出入射角及其度数。
首先，需要明确光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线和入射光线分居法线两侧，反射角等于入射角。
在题目中，已经给出了反射光线$OB$和反射角（与法线的夹角）为$60^{\circ}$ ，我们可以利用光的反射定律来画出入射光线$AO$。
具体步骤如下：
1. 过反射点$O$做法线$ON$，使$ON$垂直于反射面；
2. 根据反射角等于入射角，过点$O$在法线$ON$的另一侧画出入射光线$AO$，使入射角（即入射光线$AO$与法线$ON$的夹角）也为$60^{\circ}$；
3. 在入射光线$AO$上标出箭头表示光的传播方向，并标出入射角及其度数。
【答案】：
图略（入射光线$AO$，入射角为$60^{\circ}$，在入射光线$AO$上标出箭头，入射角处标出$60^{\circ}$）
具体描述：过点$O$在法线$ON$左侧画出入射光线$AO$，与法线$ON$夹角为$60^{\circ}$，在$AO$上标出箭头由$A$指向$O$，在入射角处标出$60^{\circ}$。

20. 根据平面镜成像特点,画出图 6 中物体 AB 在镜中所成的像 A'B'。

答案： 【解析】：
本题考查平面镜成像特点作图。
平面镜成像特点：像与物关于平面镜对称，即像与物的大小相等，像与物的对应点连线垂直于平面镜，像与物到平面镜的距离相等。
具体作图步骤如下：
1. 分别过$A$、$B$两点作平面镜的垂线，用虚线表示。
2. 在垂线上找到$A$、$B$关于平面镜的对称点$A'$、$B'$，即$A$到平面镜的距离等于$A'$到平面镜的距离，$B$到平面镜的距离等于$B'$到平面镜的距离。
3. 用虚线连接$A'$、$B'$，得到物体$AB$在镜中所成的像$A'B'$。
【答案】：
图略（分别过$A$、$B$作平面镜的垂线，找到对称点$A'$、$B'$，连接$A'$、$B'$，用虚线表示像$A'B'$）

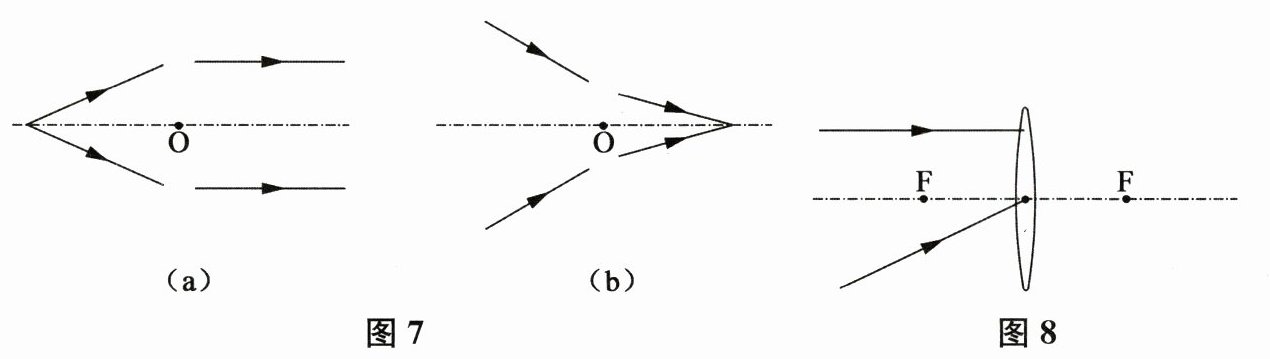

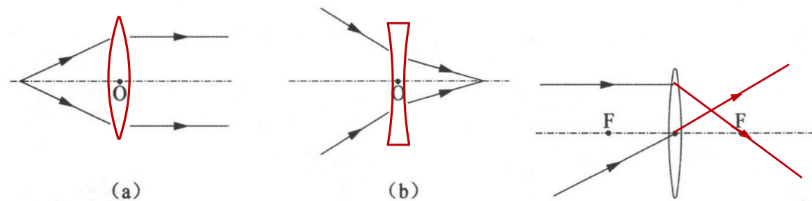

21. 请根据光通过透镜前、后的传播方向,在图 7(a)、(b)的空缺处分别画上适当类型的透镜。

答案：

22. 在图 8 中,根据给出的入射光线,分别画出通过透镜后相应的折射光线。

答案： 【解析】：
本题考查的是对凸透镜和凹透镜折射光线特点的理解。对于凸透镜，平行于主光轴的光线经过透镜后会会聚于焦点；对于凹透镜，平行于主光轴的光线经过透镜后会发散，且其反向延长线会聚于虚焦点。根据这一性质，我们可以分别画出两条入射光线经过透镜后的折射光线。
【答案】：
图略（由于无法直接绘制图形，这里用文字描述）：
对于凸透镜，从入射光线的起点出发，画一条直线，使其经过透镜后向焦点会聚。
对于凹透镜，从入射光线的起点出发，先画一条平行于主光轴的直线，经过透镜后，该直线应变得发散，并反向延长至虚焦点。

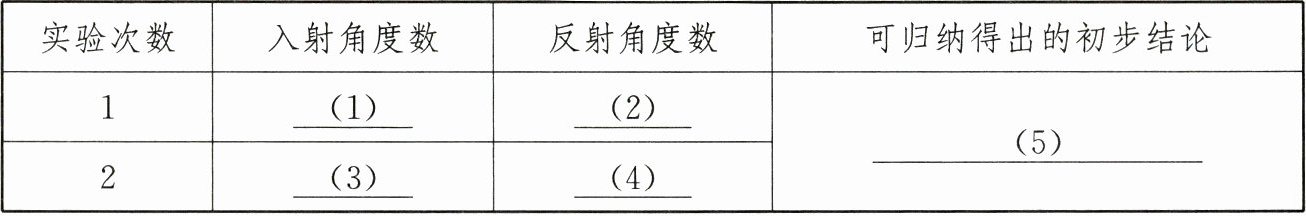

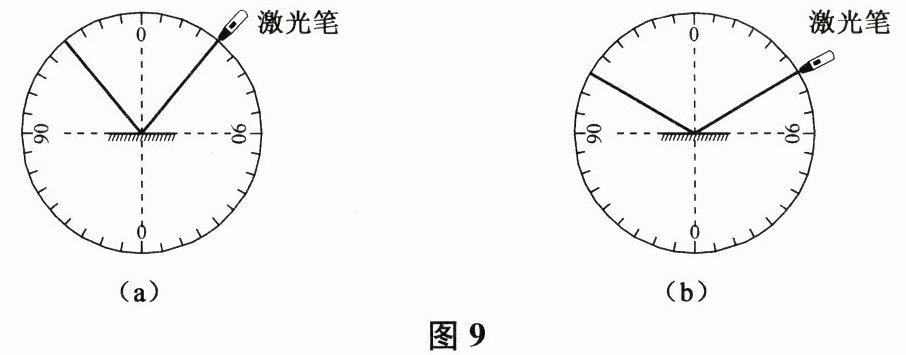

23. 如图 9 所示是小玲用光具盘研究光的反射时所做的两次实验,请将两次的实验数据记录在下表中。

|实验次数|入射角度数|反射角度数|可归纳得出的初步结论|
|1|(1)|(2)|[(5)]|
|2|(3)|(4)|

答案： 【解析】：
本题主要考查光的反射定律的实验探究。
（1）根据图a，入射光线与法线的夹角即为入射角，可以量出入射角的度数。
（2）同样，根据图a，反射光线与法线的夹角即为反射角，可以量出反射角的度数。
（3）根据图b，入射光线与法线的夹角即为入射角，可以量出入射角的度数。
（4）同样，根据图b，反射光线与法线的夹角即为反射角，可以量出反射角的度数。
（5）通过比较两次实验的入射角和反射角，可以归纳出光的反射定律，即反射角等于入射角。
【答案】：
（1）$40^\circ$；（2）$40^\circ$；（3）$60^\circ$；（4）$60^\circ$；（5）反射角等于入射角。
