《2026年全品中考复习方案九年级物理全一册人教版》

3. [教材图片题] 如图21-4所示，将多个用电器插在同一个插排上同时使用，由于 总功率 过大，会造成家庭电路中的电流过大，此时 空气开关 (选填“空气开关”或“漏电保护器”)会自动切断电路，起到保护电路的作用。在切断电路前，图中 1 号线中的电流最大。

答案： 3. 总功率 空气开关 1

例 1(2025 成都)学校开展“安全用电，珍惜生命”主题活动，下列符合安全用电原则的是(B)

A.可用湿抹布擦拭正在工作的台灯
B.绝缘皮破损的电线应及时更换
C.可以直接用手去拉触电的人
D.电热水壶全部浸入水中清洗

答案： 例1 B

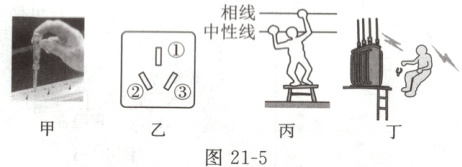

例 2 关于如图 21-5 所示的场景，下列说法错误的是(C)


A.图甲：使用螺丝刀测电笔时要用指尖抵住上端的金属帽
B.图乙：与三孔插座中标有①的插孔相连的导线和室外的大地相连
C.图丙：人站在干燥的木凳上同时接触相线和中性线，不会触电
D.图丁：电弧触电时有电流流过人体

答案： 例2 C

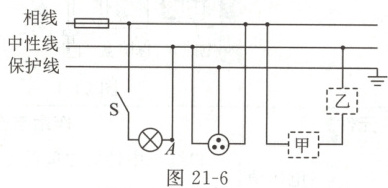

例 3(2025 高邮一模)如图 21-6 所示是某家庭电路的一部分，下列说法正确的是(C)


A.为了用电安全，应在甲处安装电灯，乙处安装开关
B.闭合开关，灯泡正常发光，用测电笔检测 A 点，氖管发光
C.洗衣机的三脚插头应连入三孔插座，这样能使洗衣机的金属外壳接地
D.若再接入空调，闭合开关后，保险丝马上熔断，则原因一定是电路发生短路

答案： 例3 C

例 4(2025 扬州)如图 21-7 所示，测电笔的氖管发光，所测孔连接的是相线。多个用电器同时插入插线板都能独立工作，各用电器是并联的。断开插线板上的开关，有插孔都不能供电，表明开关连接在干路上。三孔插座中间的插孔接地，将用电器的金属外壳与大地相连，目的是防止触电。

答案： 例4 相 并 干 金属外壳
