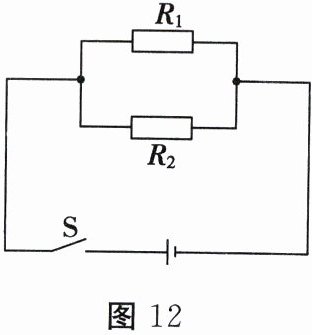

17. (5分)如图12所示,$R_{1}= 10\Omega$,闭合开关后,通过电阻为$R_{1}的电阻器的电流为2A$,通过电阻为$R_{2}的电阻器的电流为4A$,求电阻$R_{2}$的大小。
答案：
解:电阻为R₁的电阻器两端的电压U₁=I₁R₁=2A×10Ω = 20V，R₂=U₂/I₂=U₁/I₂=20V/4A = 5Ω。

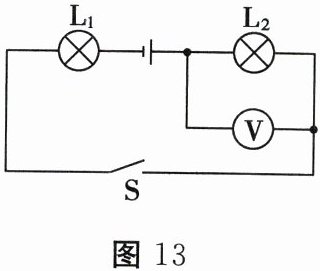

18. (10分)如图13所示,电源电压不变,闭合开关$S$时,灯$L_{1}$、$L_{2}$正常发光,$L_{1}的电阻R_{1}= 20\Omega$,$L_{2}的电阻R_{2}= 10\Omega$,电压表的示数为$3V$。求：
(1)通过$L_{2}$的电流；
(2)$L_{1}$两端电压。
(1)通过$L_{2}$的电流；
(2)$L_{1}$两端电压。
答案：
解:
(1)因为L₁与L₂串联，电压表测L₂两端的电压，所以通过L₂的电流I₂=U₂/R₂=3V/10Ω = 0.3A。
(2)L₁两端的电压U₁=I₁R₁=I₂R₁=0.3A×20Ω = 6V。
(1)因为L₁与L₂串联，电压表测L₂两端的电压，所以通过L₂的电流I₂=U₂/R₂=3V/10Ω = 0.3A。
(2)L₁两端的电压U₁=I₁R₁=I₂R₁=0.3A×20Ω = 6V。
