《2025年三维数字课堂九年级物理上册人教版》

6. 在做“决定电阻大小的因素”实验时,需要在电压相同的条件下,比较通过不同导线的电流,发现决定电阻大小的因素。下列是几种实验用导线的参数。
| 导体代号 | A | B | C | D | E | F | G |
| 长度/m | 1.0 | 0.5 | 1.5 | 1.0 | 1.2 | 1.5 | 0.5 |
| 横截面积/$mm^{2}$ | 3.2 | 0.8 | 1.2 | 0.8 | 1.2 | 1.2 | 1.2 |
| 材料 | 锰铜 | 钨 | 镍铬 | 锰铜 | 钨 | 锰铜 | 镍铬 |
(1)为研究电阻与导体材料有关,应在上表中选用导线C和导线F。
(2)为研究电阻与导体的长度有关,应在上表中选用导线C和导线G。
(3)为研究电阻与导体的横截面积的关系,应在上表中选用导线A和导线D。

答案：
(1)F
(2)G
(3)D

7. 要研究电流与电压和电阻的关系,选择好实验方案后,小吉用定值电阻和一个电压恒定的电源及有关的实验器材设计了电路。
(1)为了完成该探究实验,需要的测量仪表是______、______。
(2)请把设计的电路图画在虚线框内。
(3)小吉按电路图连接好电路后,完成了实验并记录数据如下表：

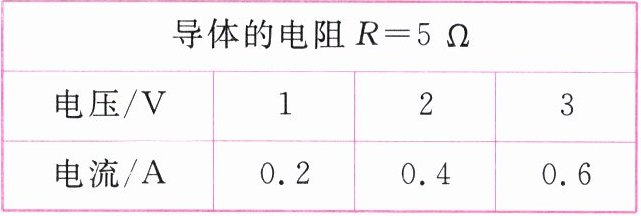

表一
| 导体的电阻$R = 5\Omega$ | |
| 电压/V | 1 | 2 | 3 |
| 电流/A | 0.2 | 0.4 | 0.6 |

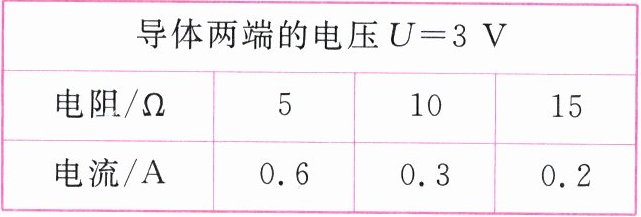

表二
| 导体两端的电压$U = 3V$ | |
| 电阻/Ω | 5 | 10 | 15 |
| 电流/A | 0.6 | 0.3 | 0.2 |
分析表一中的数据,可以得出的结论是______。
分析表二中的数据,可以得出的结论是______。
(4)细心的小吉发现在表一和表二两次的实验过程中,都要调节滑动变阻器的滑片,但其作用是不同的。请你帮他分析一下：
表一实验中滑动变阻器的作用是______。
表二实验中滑动变阻器的作用是______。

答案：

(1)电压表 电流表
(2)如答图所示。

(3)在导体电阻一定的情况下，通过导体的电流跟这段导体两端的电压成正比 在导体两端电压一定的情况下，通过导体的电流跟这段导体的电阻成反比
(4)改变定值电阻两端的电压及通过该定值电阻的电流 保持定值电阻两端电压不变
