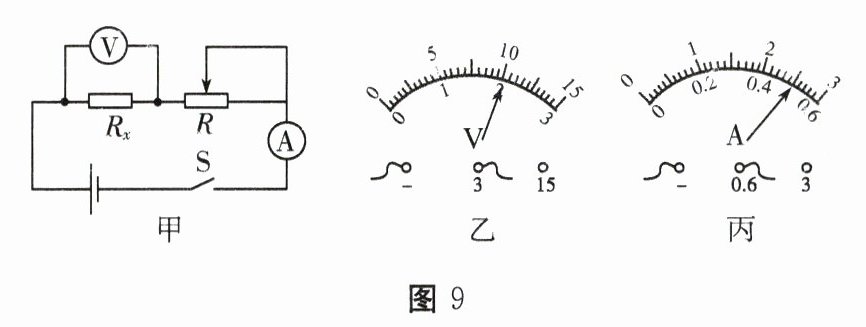

13. 小林按如图9甲所示的电路图连接实验电路,测量待测电阻器的电阻Rₓ。闭合开关S,滑动变阻器滑片滑动到某一位置时,电压表的示数如图9乙所示,电流表的示数如图9丙所示,则电压表的示数为
2
V,电流表的示数为0.5
A,待测电阻器的电阻Rₓ为4
Ω。
答案：
2 0.5 4
14. 如图10所示电路,电阻$R_1= R_2= 4Ω,$电源电压保持不变,当$S_1、$$S_2$都闭合时,电流表的示数为0.75A,此时电路是
并
联电路,电路的总电阻是2
Ω；当$S_1$闭合、$S_2$断开时,电路的总电阻是4
Ω,电流表的示数是0.75
A。
答案：
并 2 4 0.75
15. (8分)为探究“电流与电压的关系”,小吉和小林设计了如图11甲所示的电路,其中电源电压恒定不变,定值电阻的电阻R为5Ω。
(1)如图11甲所示,若滑片P向右移时滑动变阻器接入电路的电阻变小,则待接导线应与______(填字母)相连。
(2)小吉连接好电路后,通过实验获得的数据如表所示,分析数据可得出的结论是电阻一定时,电流和电压成正比。

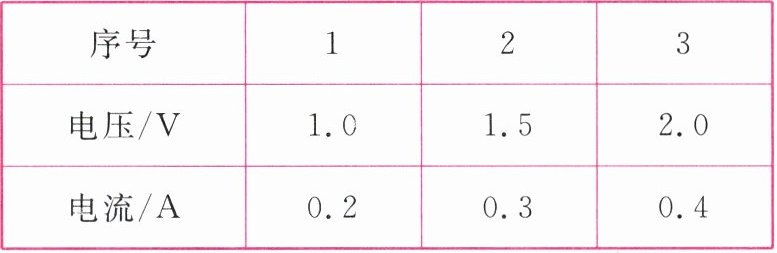

| 序号 | 1 | 2 | 3 |
| :---: | :---: | :---: | :---: |
| 电压/V | 1.0 | 1.5 | 2.0 |
| 电流/A | 0.2 | 0.3 | 0.4 |
(3)小林用另一组同规格器材进行实验,根据获得的数据作出U-I关系图像如图11乙所示,发现与预期结果不一样,分析实验过程中可能存在的问题有______。
(1)
(3)
(1)如图11甲所示,若滑片P向右移时滑动变阻器接入电路的电阻变小,则待接导线应与______(填字母)相连。
(2)小吉连接好电路后,通过实验获得的数据如表所示,分析数据可得出的结论是电阻一定时,电流和电压成正比。
| 序号 | 1 | 2 | 3 |
| :---: | :---: | :---: | :---: |
| 电压/V | 1.0 | 1.5 | 2.0 |
| 电流/A | 0.2 | 0.3 | 0.4 |
(3)小林用另一组同规格器材进行实验,根据获得的数据作出U-I关系图像如图11乙所示,发现与预期结果不一样,分析实验过程中可能存在的问题有______。
(1)
B
(3)
电压表没有调零，指针偏右;或是电流表没有调零，指针偏左
答案：
(1)B
(3)电压表没有调零，指针偏右;或是电流表没有调零，指针偏左
(1)B
(3)电压表没有调零，指针偏右;或是电流表没有调零，指针偏左
