《2025年三维数字课堂九年级物理上册人教版》

6. 在如图4所示的电路中,电源电压为$6V$。当开关$S$闭合时,只有一个灯泡发光,且电压表的示数为$6V$,产生这一现象的原因可能是(B)

A.灯$L_{1}$短路
B.灯$L_{2}$短路
C.灯$L_{1}$断路
D.灯$L_{2}$断路

答案： B　点拨:因为闭合开关后，有一个灯泡发光，因此电路发生短路故障;又因为电压表有示数，并且等于电源电压，所以L₂被短路。

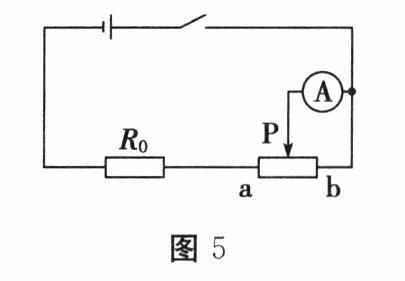

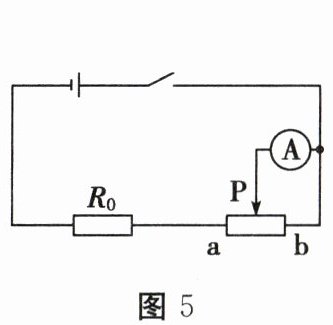

7. 如图5所示,当滑动变阻器的滑片向左端移动时,电流表的示数(C)

A.不变
B.变小
C.变大
D.无法判断

答案： C　点拨:滑片连接电流表，当滑片向左端移动时，滑动变阻器连入电路的电阻变小，电源电压不变，电路中的电流变大，则电流表的示数变大。

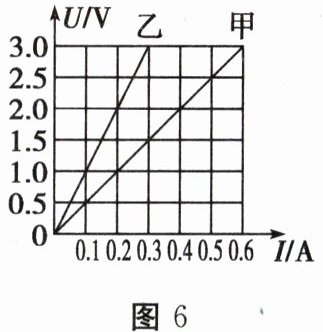

8. 通过定值电阻甲、乙的电流与其两端电压关系图像如图6所示。现将甲和乙并联后接在电压为$3V$的电源两端。下列关系正确的是(C)
A.$R_{甲}:R_{乙}= 2:1$
B.$U_{甲}:U_{乙}= 2:1$
C.$I_{甲}:I_{乙}= 2:1$
D.$I_{乙}:I_{甲}= 2:1$

答案： C　点拨:当甲两端电压值U₍甲₎=1.5V时，电流I₍甲₎=0.3A，则由欧姆定律得R₍甲₎=U₍甲₎/I₍甲₎=1.5V/0.3A = 5Ω;当乙两端电压值U₍乙₎=2.0V时，电流I₍乙₎=0.2A，则由欧姆定律得R₍乙₎=U₍乙₎/I₍乙₎=2V/0.2A = 10Ω;则R₍甲₎/R₍乙₎=5Ω/10Ω = 1/2，故A错误;两电阻并联在电路中，则两电阻两端的电压一定相等，即U₍甲₎=U₍乙₎=3V，故B错误;因两电阻两端的电压均为3V，则由图可知电压为3V时，通过甲的电流I₍甲₎=0.6A，通过乙的电流I₍乙₎=0.3A;则电流之比I₍甲₎/I₍乙₎=0.6A/0.3A = 2/1，故C正确，D错误。

9. 小吉家中有许多用电器,它们是并联在电路中的,能(选填“能”或“不能”)独立工作,开关和所控制的用电器是串联的。

答案： 并　能　串

10. $R_{1}= 40\Omega的电阻器和R_{2}= 60\Omega$的电阻器并联,则通过两电阻器的电流之比$I_{1}:I_{2}= $3:2,电压之比$U_{1}:U_{2}= $1:1。

答案： 3:2　1:1　点拨:因为并联电路中各支路两端的电压相等，所以两电阻器并联时，两端的电压之比为1:1;由I = U/R，得通过两电阻的电流之比I₁:I₂=(U/R₁)/(U/R₂)=R₂/R₁=60Ω/40Ω = 3:2。

11. 坐进新汽车里,我们常常会闻到一股刺鼻的气味,这种气味主要来自各种装饰材料中的有害物质,这是扩散现象,说明了分子在永不停息地做无规则运动。汽车发动机常用水作为冷却剂,这主要是利用了水的比热容大的特性。若汽车的水箱中的水温度由$20^{\circ}C升高到70^{\circ}C$,水吸收的热量是$2.1×10^{6}J$,则水箱中水的质量是10$kg$。[已知$c_{水}= 4.2×10^{3}J/(kg\cdot^{\circ}C)$]

答案： 扩散　比热容　10

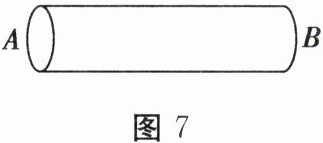

12. 物理学中把正电荷定向移动的方向规定为电流的方向。金属导电靠的是自由电子,如图7是闭合电路中的一段金属导线,其中自由电子的定向移动方向是由$A到B$,由此判断其电流方向为由B到A。

答案： 正　B　A

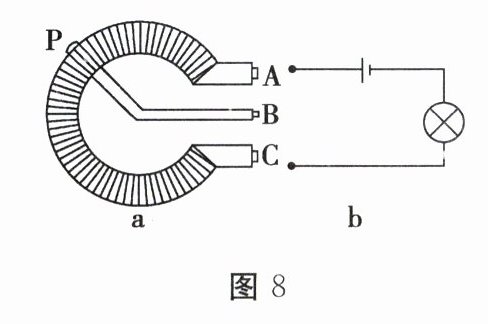

13. (5分)如图8所示为某种调光型台灯中使用的电位器示意图,$P$为旋片,可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置。以笔画线将图a连在图b所示电路中,要求逆时针转动旋钮可使灯泡亮度增加(图a中$P$表示旋钮)。

答案：
如答图所示。
