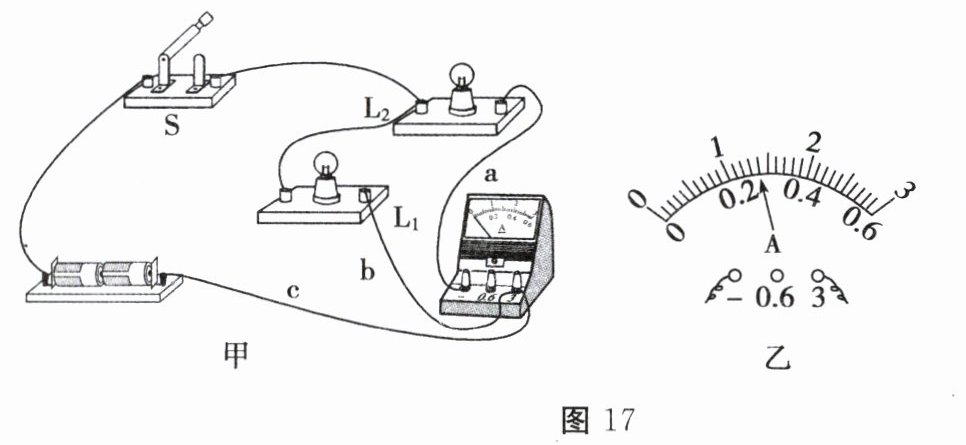

19. (10分)如图17所示是用电流表测量电流的实物连接图,请按要求回答问题：
(1)请在虚线框中画出图17甲的电路图。
(2)图甲中电流表测量的是通过灯泡L₂的电流。
(3)如果电流表的示数如图17乙所示,则电流表测出的电流是1.4A。
(4)如果要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,应将导线b(选填“a”“b”或“c”)的右端接在电流表的-(选填“+”或“-”)接线柱上。

(1)如答图所示。

答案：
(1)如答图所示。
(2)L₂
(3)1.4
(4)b 一

20. (8分)在如图18所示的电路中,电源电压保持不变$,L_1$和$L_2$是两个不同规格的灯泡。
(1)只闭合$S_2$时,若电流表A的示数为0.15A,则通过$L_1$和$L_2$的电流分别是多少？
(2)当闭合$S_1$和$S_3,$断开$S_2$时,若电流表A的示数为0.8A,通过$L_1$的电流为0.6A,则通过$L_2$的电流是多少？

答案： 解:
(1)只闭合S₂时,两灯泡串联,电流表测电路中的电流,因为串联电路中各处的电流相等,所以通过两灯泡的电流均为0.15 A。
(2)当闭合S₁和S₃,断开S₂时,两灯泡并联,电流表测干路电流,因为并联电路中干路中的电流等于各支路电流之和,所以通过L₂的电流I₂=I-I₁=0.8 A-0.6 A=0.2 A。

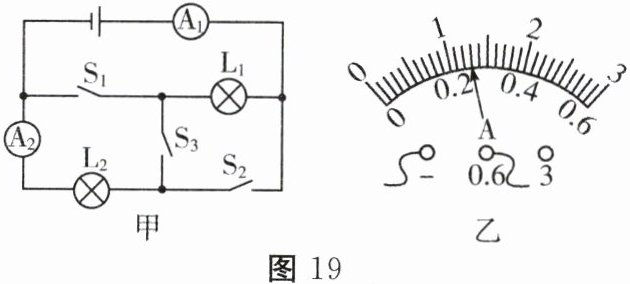

21. (9分)认真观察图19甲,分析并解答下面的问题：
(1)若只闭合$S_1、$$S_2,$此时电流表$A_2$的示数如图19乙所示,求通过$L_2$的电流；
(2)若只闭合$S_1、$$S_2,$此时电流表$A_1$的示数为0.5A,求通过$L_1$的电流；
(3)当同时闭合$S_1、$$S_2、$$S_3$时,电流表$A_1、$$A_2$是否都正常工作？

答案： 解:
(1)当只闭合S₁、S₂时,两灯泡并联,电流表A₁测干路电流,电流表A₂测L₂支路电流;由题图乙,可知电流表A₂所选测量范围为0~0.6 A,由指针位置,可知此时电流为0.26 A,故通过L₂的电流为I₂=0.26 A。
(2)若只闭合S₁、S₂,电流表A₁的示数为0.5 A,由
(1),可知通过L₂的电流为I₂=0.26 A;由于并联电路干路中电流等于各支路中电流之和,则通过L₁的电流I₁=I-I₂=0.5 A-0.26 A=0.24 A。
(3)当同时闭合S₁、S₂、S₃时,L₁、L₂和电流表A₂均被短路,电流表A₁直接与电源两极相连,电流表A₁、A₂都无法正常工作。
