12. 在探究并联电路电流特点时,小林设计了如图10所示的电路,并按图连接了电路,他先闭合S、$S_1,$断开$S_2,$顺利测出了通过灯$L_2$的电流；则在没有对电路的连接进行调整的情况下,小林仅改变电路中开关的状态,他______(选填“能”或“不能”)测通过灯$L_1$的电流。
不能
答案：
不能
13. 如图11所示,闭合开关后,如果电流表$A_1$示数为0.5A,电流表$A_2$示数为0.3A,则通过小灯泡$L_1$的电流是
0.2
A,通过小灯泡$L_2$的电流是0.3
A,干路电流是0.5
A。
答案：
0.2 0.3 0.5
14. 障碍拆除时使用的定时爆破系统,其引爆装置如图12所示,S是定时开关,当设定起爆时间一到,定时开关S会自动
断开
。如需要引爆装置停止工作,应在图中a
(选填“a”或“b”)处剪断导线。拆除前起爆器上没有
(选填“有”或“没有”)电流通过。
答案：
断开 a 没有
15. (2分)在如图13所示的电路中,有两个虚线框,请将电源符号和电流表符号正确填入虚线框,使灯$L_1$和$L_2$并联。
答案：
如答图所示。
如答图所示。

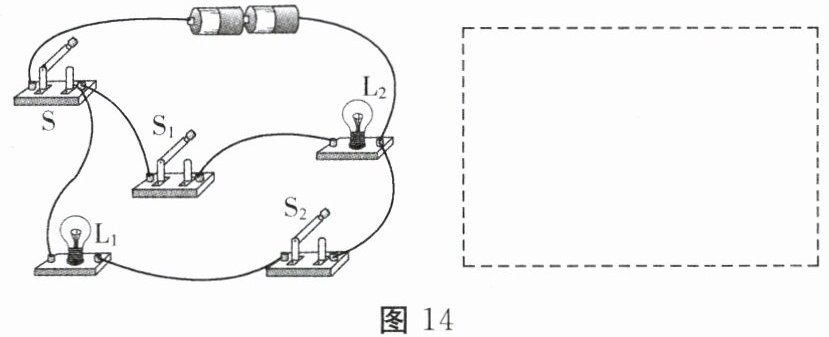

16. (4分)请你根据图14中实物图,在虚线框中画出对应的电路图。
答案：
如答图所示。
如答图所示。

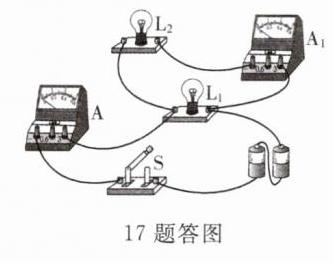

17. (4分)请用笔画线代替导线按照如图15甲所示电路图连接图15乙所示实物图。
答案：
如答图所示。
如答图所示。
18. (5分)在“探究并联电路中干路电流与各支路电流的关系”的实验中：

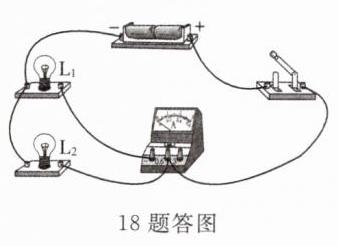

(1)请根据图16甲中的电路图,用笔画线代替导线将图16乙中的电路连接完整,使电流表测量流过小灯泡$L_1$的电流。连接电路时应______开关。
(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图16丙所示,则I_B = ______A；分析数据,可知并联电路中电流的特点是______。
(3)在序号为2的实验中测得A、B两点的电流相等,原因可能是______。
(1)请根据图16甲中的电路图,用笔画线代替导线将图16乙中的电路连接完整,使电流表测量流过小灯泡$L_1$的电流。连接电路时应______开关。
(2)用电流表分别测量A、B、C三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第4次实验中B点的电流如图16丙所示,则I_B = ______A；分析数据,可知并联电路中电流的特点是______。
(3)在序号为2的实验中测得A、B两点的电流相等,原因可能是______。
答案：
(1)如答图所示。 断开
(2)0.28 干路电流等于各支路电流之和
(3)实验中选用了相同规格的灯泡 点拨:
(1)由题图甲中的电路图可知L₁与L₂并联,电流表要测量流过小灯泡L₁的电流,应将电流表的“0.6”接线柱与小灯泡L₂的右接线柱连接,小灯泡L₂的左接线柱与小灯泡L₁的左接线柱连接,如答图所示;为了保护电路,连接电路时应断开开关。
(2)题图丙中,电流表的测量范围为0~0.6A,分度值为0.02A,则示数为I_B=0.28 A;由题表数据可知,I_A+I_B=I_C,故可得结论:并联电路中干路电流等于各支路电流之和。
(3)在序号为2的实验中测得A、B两点的电流相等,原因可能是实验中选用了相同规格的灯泡。
(1)如答图所示。 断开
(2)0.28 干路电流等于各支路电流之和
(3)实验中选用了相同规格的灯泡 点拨:
(1)由题图甲中的电路图可知L₁与L₂并联,电流表要测量流过小灯泡L₁的电流,应将电流表的“0.6”接线柱与小灯泡L₂的右接线柱连接,小灯泡L₂的左接线柱与小灯泡L₁的左接线柱连接,如答图所示;为了保护电路,连接电路时应断开开关。
(2)题图丙中,电流表的测量范围为0~0.6A,分度值为0.02A,则示数为I_B=0.28 A;由题表数据可知,I_A+I_B=I_C,故可得结论:并联电路中干路电流等于各支路电流之和。
(3)在序号为2的实验中测得A、B两点的电流相等,原因可能是实验中选用了相同规格的灯泡。
