《2025年三维数字课堂九年级物理上册人教版》

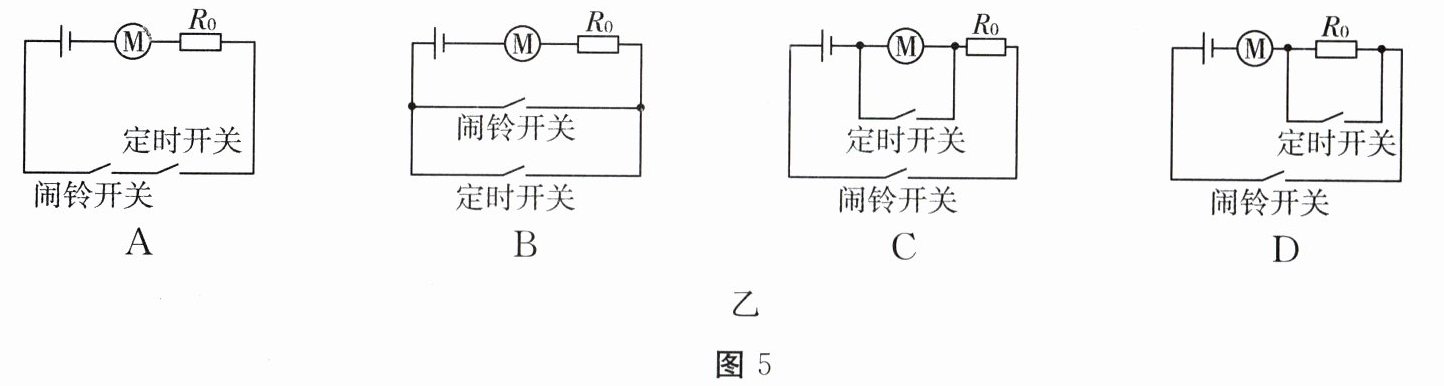

6. 如图5甲所示是一款电子闹钟,在设定响铃时,先将闹铃开关闭合,再调到指定时间进行定时,当闹钟显示时间与定时时间一致时,定时开关会自动闭合,此时电动机工作,闹铃发声。图5乙中电路图能满足上述要求的是(A)

答案： A

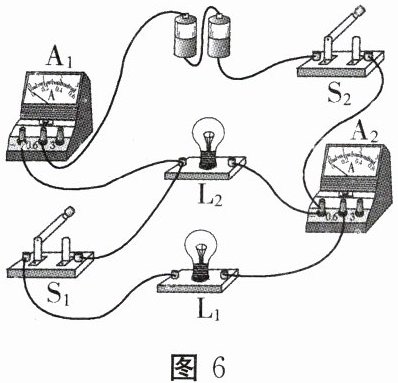

7. 如图6所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,两电表都有示数。下列判断正确的是(D)

A.电流表$A_1$只测量灯$L_2$的电流
B.电流表$A_2$的示数比$A_1$的大
C.灯$L_1$被短路时,灯$L_2$正常发光
D.仅断开$S_1$时,只有一个表有示数

答案： D

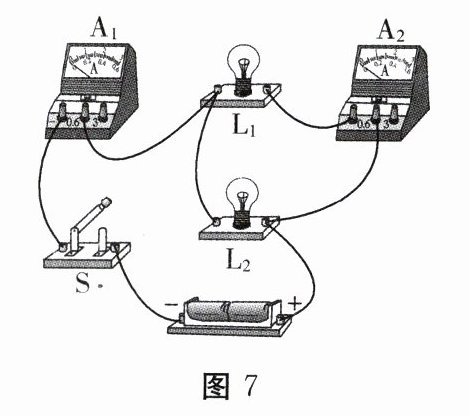

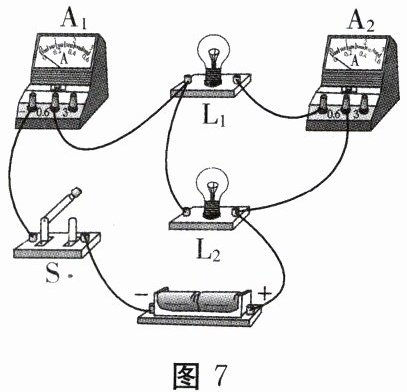

8. 如图7所示的实验电路,闭合开关S后,电流表$A_1$的示数为0.6A,电流表$A_2$的示数为0.2A,则通过小灯泡$L_1、$$L_2$的电流分别是(B)

A.0.4A,0.2A
B.0.2A,0.4A
C.0.6A,0.4A
D.0.6A,0.2A

答案： B

9. 当发电机给蓄电池充电时,蓄电池相当于用电器(选填“用电器”或“电源”)；汽车在转向前,司机会拨动转向横杆,汽车一侧的前后两个转向灯就会同时闪亮、同时熄灭,如果其中一个损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。

答案： 用电器 并联 开关

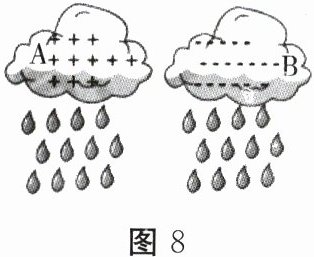

10. 《淮南子》中写道“阴阳相薄为雷,激扬为电”。云层之所以带电,其原因是云层与空气摩擦使电子发生转移,如图8所示,两片带有异种电荷的云层A、B相接触时,雷电电流的方向为从A到B(选填“从A到B”或“从B到A”)。

答案： 从A到B

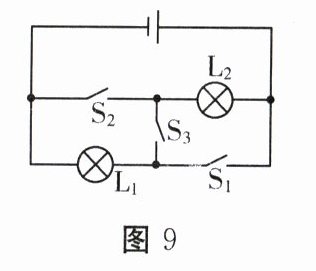

11. 如图9所示电路中,为保证电路安全,不允许(选填“允许”或“不允许”)同时闭合开关$S_1、$$S_2、$$S_3。$

答案： 不允许
