1. 如图1所示,根据实物图,画出相应的电路图。

答案:
如答图所示。
如答图所示。
2. 如图2所示,根据电路图,连接右边的实物图。

答案:
如答图所示。
如答图所示。
3. 将图3中的元器件连接起来,分别形成串联电路和并联电路,并标出电流的方向。

答案:

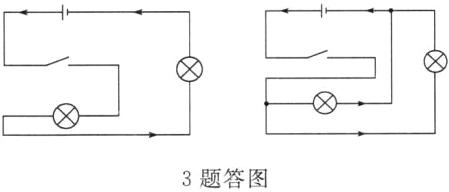

如答图所示。
如答图所示。
4. 如图4所示,是一个不完整的电路,请在图中的A、B、C三处填入适当的元器件(选择电源、开关),使电路成为并联电路。

答案:
如答图所示。
如答图所示。
