《2025年三维数字课堂九年级物理上册人教版》

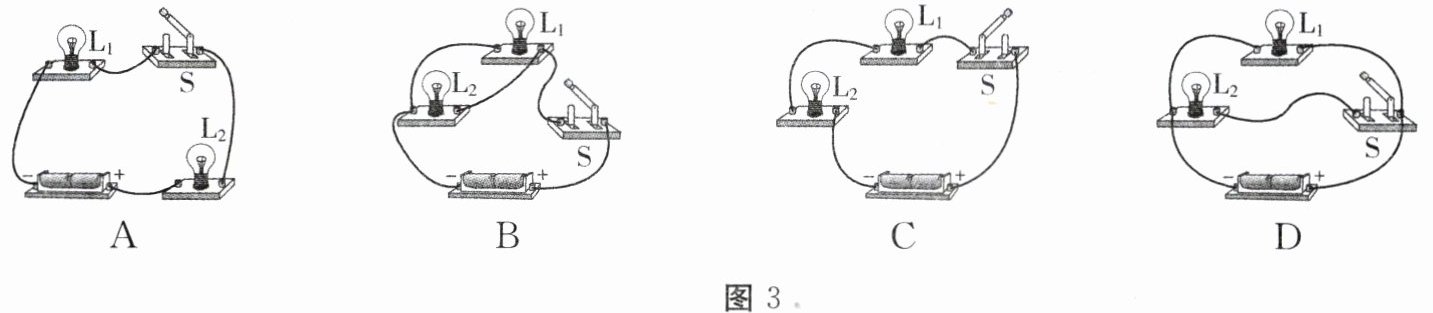

6. 如图3所示电路中,开关只控制$L_2,$且两灯发光情况互不影响的电路是(D)

答案： D

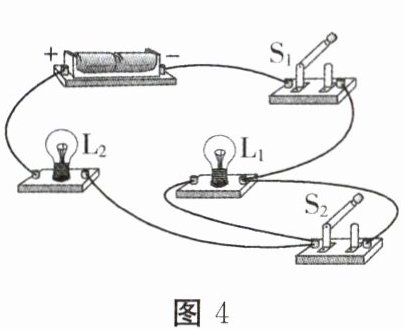

7. 如图4所示,闭合开关$S_1,$电灯$L_1、$$L_2$都能发光。再闭合开关$S_2,$观察到灯泡的发光情况是(D)

A.灯$L_1、$$L_2$都变亮
B.灯$L_1、$$L_2$都变暗
C.灯$L_1$变亮、$L_2$不亮
D.灯$L_1$不亮、$L_2$变亮

答案： D

8. 如图5所示电路,闭合开关$S_1、$$S_2,$下列对电路的分析正确的是(D)

A.灯$L_1$与$L_2$串联
B.电流表$A_1$测$L_1$的电流
C.当开关$S_2$断开时,通过$L_2$的电流变小
D.当开关$S_2$断开时,电流表$A_1$的示数变小

答案： D

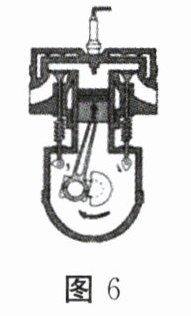

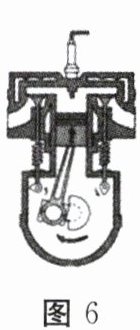

9. 如图6所示是四冲程汽油机工作时某个冲程的示意图,下列说法正确的是(C)

A.该冲程和它的下一冲程都靠惯性完成
B.该冲程气缸内的物质只有空气
C.该冲程气缸内物质的内能在增大
D.该冲程中内能转化为机械能

答案： C

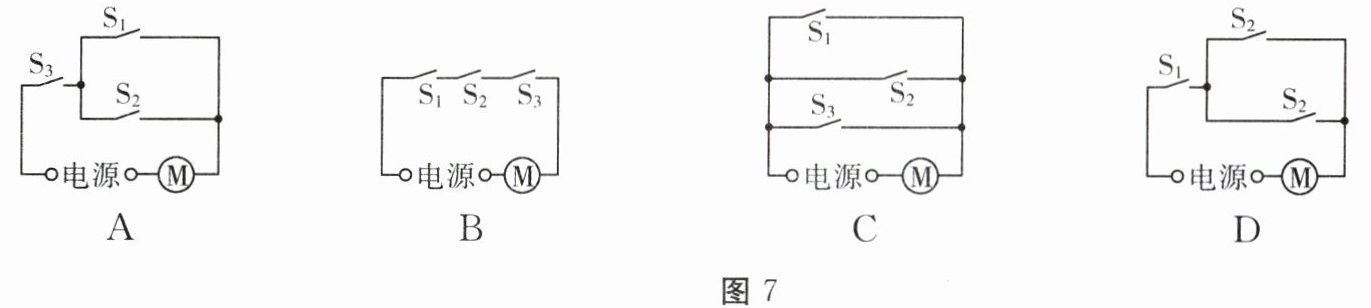

10. 某款售水机刷卡(闭合“感应”开关$S_1)$或投币(闭合“投币”开关$S_2)$后,再将出水开关$S_3$按下,即可接通供水电机取水。图7所示简化电路中符合要求的是(A)

答案： A

11. 试卷在印刷厂“诞生”时,由于摩擦起电现象会使印刷机积累大量电荷,为避免出现火花放电,工人会将机器接地。当自由电子从机器流向大地时,电流方向是从大地到机器(选填“从机器到大地”或“从大地到机器”)。

答案： 从大地到机器
