《2025年三维数字课堂九年级物理上册人教版》

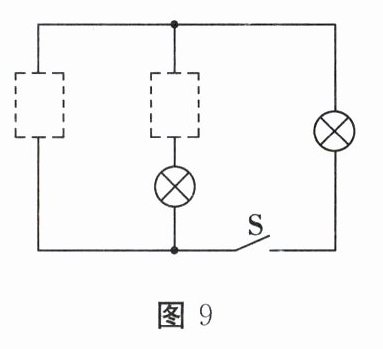

14. (5分)在图9所示虚线框中填入电池和电压表的符号,使电路成为串联电路。

答案：
如答图所示。

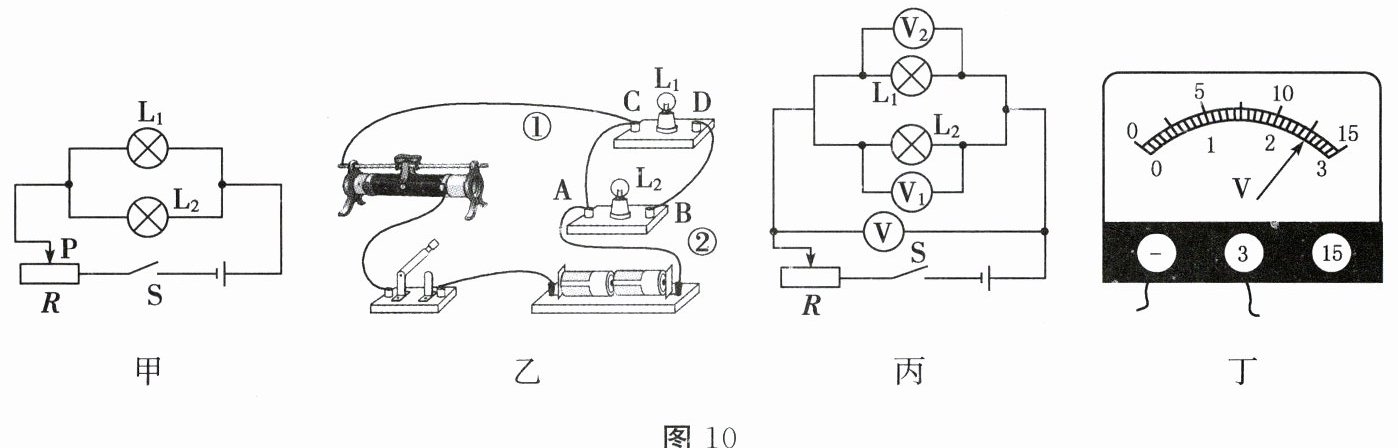

15. (6分)如图10所示,小吉和小林探究“并联电路电压的关系”,小吉先按图甲所示电路图连成图乙的实物图(电压表尚未连接)。

(1)小林一眼就看出了小吉连接的错误,并指出如果直接闭合开关将出现短路(选填“断路”或“短路”)现象,小灯泡$L_{1}$、$L_{2}$都不会亮,还可能造成变阻器或电源损坏。
(2)小林只更改跟$L_{1}$、$L_{2}的四个接线柱A$、$B$、$C$、$D$相连的某根导线的一端,就使电路连接正确了。他的做法可能是将导线①的一端从接线柱C改接到D(或将导线②的一端从接线柱A改接到B)(指出一种即可)。
(3)接下来,他们按图丙所示电路图连接了三个电压表,实验过程中,通过调节滑动变阻器使电压表$V_{1}$的示数如图丁所示,则电压表$V$的示数是2.5$V$。
(4)他们在电路中串联滑动变阻器的作用是改变电路中的电流(或改变小灯泡两端的电压),闭合开关前,变阻器的滑片$P$应置于左(选填“左”或“右”)端。

答案：
(1)短路　电源　
(2)将导线①的一端从接线柱C改接到D(或将导线②的一端从接线柱A改接到B)　
(3)2.5　
(4)改变电路中的电流(或改变小灯泡两端的电压)　左

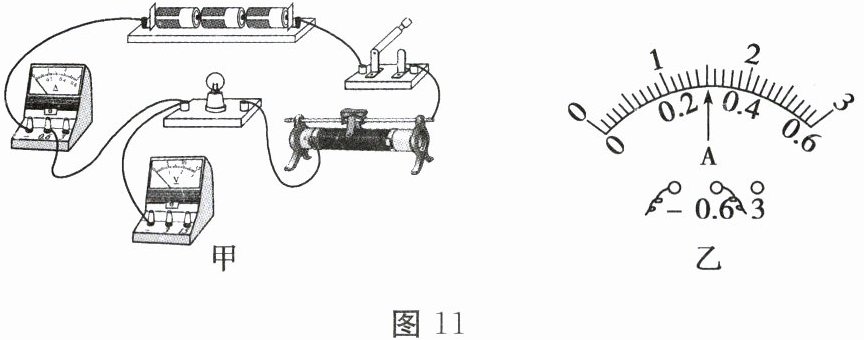

16. (12分)小林同学在做“测量小灯泡的电阻”的实验,小灯泡标有“$2.5V$”的字样。

(1)请你帮他在图11甲中用笔画线代替导线把电压表正确接入电路。
(2)闭合开关前,滑动变阻器的滑片应移动到最______(选填“左”或“右”)端。
(3)当电压表示数为$2.5V$时,电流表示数如图11乙所示是______$A$,则小灯泡的灯丝电阻约为______$\Omega$(结果保留一位小数)。
(4)改变小灯泡两端的电压,又测量两次,发现三次的阻值有较大差异,产生这种差异的主要原因是______。
(5)他将三次测得的电阻取了平均值。这种取平均值的方法是否正确？并说明理由。
答：______。

答案：

(1)如答图所示。
(2)右　
(3)0.3　8.3　
(4)灯丝的电阻受温度的影响　
(5)不正确，不同的电压下灯丝的电阻不同，取平均值无意义
