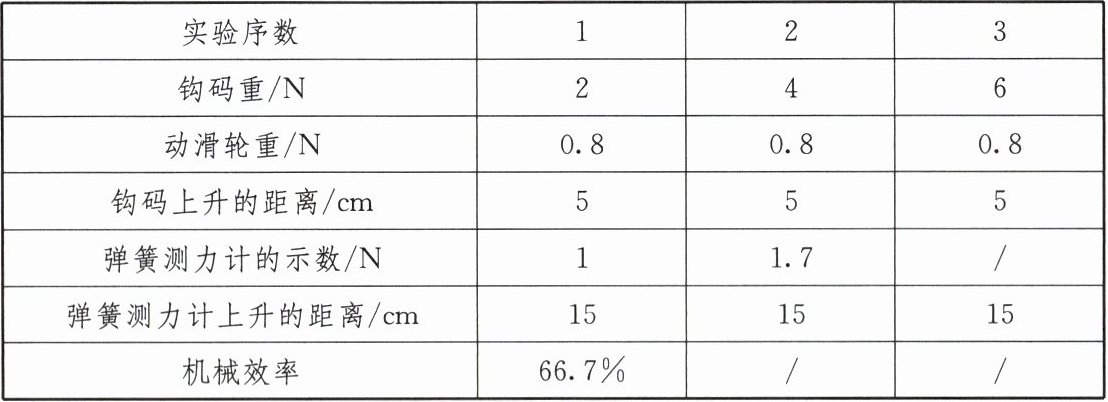

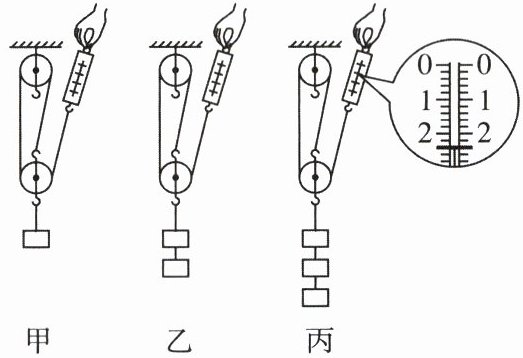

23. 在“探究影响滑轮组机械效率的因素”实验中,某实验小组用如图所示的同一滑轮组提升不同的钩码,分别做了甲、乙、丙3组实验,实验数据记录如下:

|实验序号|1|2|3|
|钩码重/N|2|4|6|
|动滑轮重/N|0.8|0.8|0.8|
|钩码上升的距离/cm|5|5|5|
|弹簧测力计的示数/N|1|1.7|/|
|弹簧测力计上升的距离/cm|15|15|15|
|机械效率|66.7%|/|/|

(1) 在实验操作中应该使钩码______(填“快速”或“缓慢”)匀速上升。
(2) 进行第3次测量时弹簧测力计示数如图丙所示,滑轮组的机械效率约为______。
(3) 实验时将绳子自由端匀速拉动时弹簧测力计的读数记为F,钩码重记为G,动滑轮重记为G',绳自由端移动距离记为s,钩码提升高度记为h,则下列关于滑轮组机械效率的计算关系正确的是______(填字母)。
A. η= Gh/Fs
B. η= G/F
C. η= G/(G+G')
D. η= 1-Gh/Fs

答案：
(1)缓慢
(2)83.3%
(3)AC

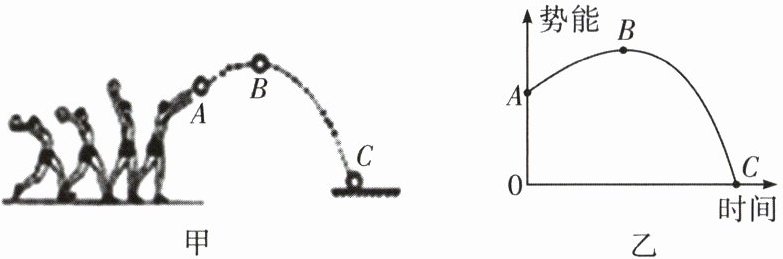

24. (6分)如图甲所示是投掷实心球的场景(不计空气阻力)。小明分析了实心球自脱手至落地过程的能量转化,作出了其势能的大小随时间变化的曲线如图乙所示。班中其他同学也模仿着作出此过程中实心球动能的大小随时间变化的大致曲线如图①②③,其中正确的曲线______(填“①”“②”或“③”),并说明理由。

答案： 解：②
理由：不计空气阻力，实心球机械能守恒。由图乙知，势能先增大（A到B）后减小（B到C），则动能先减小后增大；A点有初速度，动能不为0；C点势能为0，动能最大。曲线②符合。
