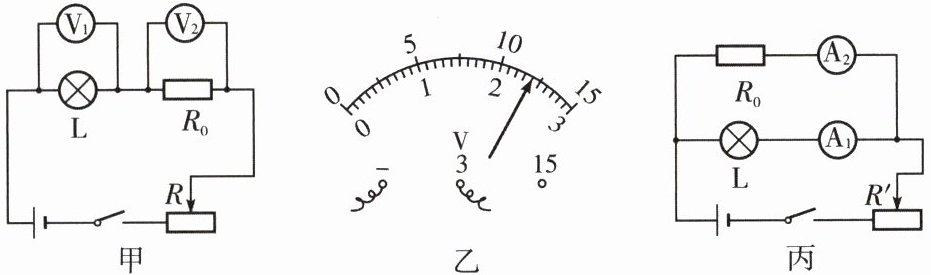

16. 小科到实验室做“测量小灯泡额定功率”的实验时,老师只给他提供了如下器材:标有“2.5 V”的小灯泡、电源、滑动变阻器、开关、两个电压表(没有电流表)、阻值为5 Ω的定值电阻R₀、导线若干。他根据所给定的器材经过认真思考后设计了实验电路,如图甲所示。

(1)闭合开关后,为了测量小灯泡的额定功率,应调节滑动变阻器,使电压表$V_1$的示数为______V,此时电压表$V_2$的示数如图乙所示,则小灯泡的额定功率为______W。
(2)他进一步设计出了只有电流表没有电压表来解决这个问题的方法,其电路如图丙所示,R₀= 5 Ω,其中关键的一步是必须调节滑动变阻器,使电流表$A_2$的示数为______A时,再读出电流表$A_1$的示数,才能计算小灯泡的额定功率。

答案：
(1)2.5；1.2
(2)0.5

17. (9分)(2024·浙江模拟)如图所示的电路中,电源两端电压为6 V并保持不变。当开关S闭合、$S_1$断开时,电流表示数为0.2 A;当开关S、$S_1$都闭合时,电流表示数为0.5 A。求:

(1)当开关S、$S_1$都闭合时,通过$R_2$的电流。
$(2)R_2$的阻值。
(3)当开关S、$S_1$都闭合时,通电1 min电流通过$R_1$做的功。

答案：
(1)当开关S闭合、S₁断开时，电路为R₁的简单电路，电流表示数I₁=0.2A；当开关S、S₁都闭合时，R₁与R₂并联，电流表测干路电流I=0.5A。根据并联电路电流规律，通过R₂的电流I₂=I - I₁=0.5A - 0.2A=0.3A。
(2)电源电压U=6V，R₂两端电压等于电源电压。由I=U/R得，R₂=U/I₂=6V/0.3A=20Ω。
(3)当开关S、S₁都闭合时，R₁两端电压U=6V，通过R₁的电流I₁=0.2A，通电时间t=1min=60s。电流通过R₁做的功W=UI₁t=6V×0.2A×60s=72J。
(1)0.3A；
(2)20Ω；
(3)72J。
