15. 学习了家庭电路后,小科对家庭电路进行了调查研究。请回答：

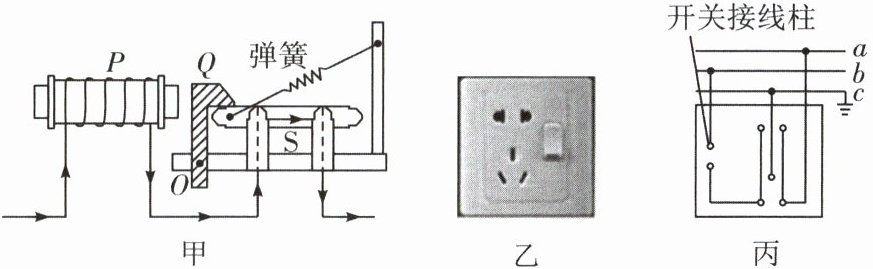

(1) 如图甲所示是空气开关的原理图,当电路中电流过大时,通电线圈P产生较强的磁性,吸引衔铁Q,弹簧拉动开关,自动切断电路。可见空气开关切断电路是利用了电流的______效应。
(2) 观察厨房中的电器时,妈妈告诉他,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座。后来电工师傅换了一个如图乙的带开关的插座后,只要拨动下开关就可以断电了。小科仔细观察了如图乙的插座后,很快就在纸上画出了如图丙所示的插座背面接线示意图。则图中最上面的a线应该是______线。

答案：
(1)磁
(2)火

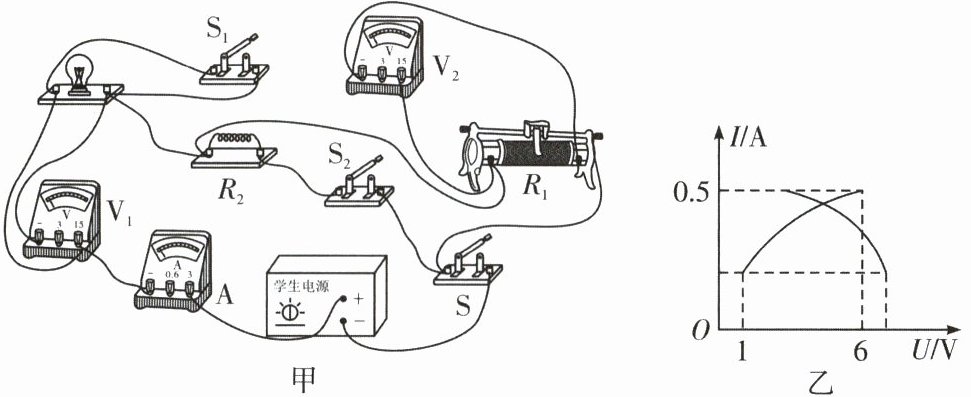

16. 如图甲电路,滑动变阻器铭牌上标有“? 1 A”,电流表所用的量程为0～3 A,两个电压表的量程均为0～15 V。当只闭合开关S时,滑动变阻器滑片在最右端时,滑动变阻器的功率为$P_1,$向左端逐渐调节滑片直至灯泡正常发光,此时滑动变阻器接入阻值为最大阻值的0.2倍,滑动变阻器的功率为$P_2,P_1∶P_2= 64∶45,$电流表与两电压表示数变化如图乙,则灯泡的额定功率为______W。闭合三个开关,将滑动变阻器滑片调至最右端后,电流表示数为0.9 A。若任意闭合开关,保证电路中有电流且电路安全,则整个电路最大功率与最小功率的比为______。

答案： 3；10∶1

17. 小科用如图甲所示的电路探究影响电流热效应的影响因素,把热熔胶棒竖直压在两根阻值不同、但长度和直径均相同的电阻丝上$,R_1$和$R_2$的阻值之比为3∶2(夹持仪器未画出)。用刻度尺测量两根热熔胶棒下降高度,分别记为$L_1$和$L_2,$来比较电阻丝产生热量的多少。
(1) 本实验通过设计串联电路来研究电阻对电流产生热量的影响,可以控制哪些变量相同?______。
(2) 在探究电流的热效应与电阻大小的关系时,小科记录数据如下表所示。由表中4、5、6组数据可知,对于同一电阻$R_2,$热熔胶棒的下降高度与通电时间成______(填“正比”或“反比”);再结合表中2和4、3和5组数据中可知,通电时间和电阻大小两个因素对电流产生热量的影响______(填“相同”或“不同”)。

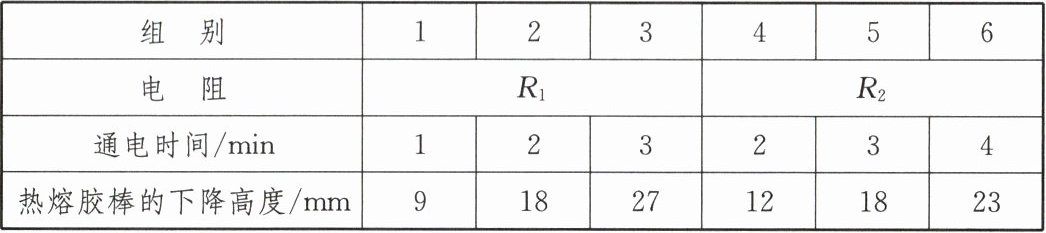

| 组 别 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电 阻 |$ R_1 $| | |$ R_2 $| | |
| 通电时间/min | 1 | 2 | 3 | 2 | 3 | 4 |
| 热熔胶棒的下降高度/mm | 9 | 18 | 27 | 12 | 18 | 23 |

(3) 小科继续延长通电时间,获得更多组数据,并画出$L(L_1、$$L_2$之和)随通电时间的变化情况,得到如图乙所示的曲线。请解释在t₀时间后曲线L增速变缓的原因：______。

答案： 17.
(1)电流和通电时间
(2)正比；不同
(3)随着通电时间延长，电阻丝温度升高，与环境温差增大，散热加快，相同时间内电阻丝产生的热量更多用于散热，导致热熔胶棒下降高度增速变缓
