《2025年一阅优品作业本九年级科学全一册华师大版》

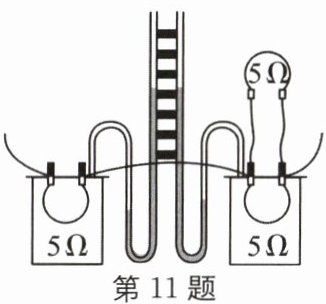

11. 如图的实验装置探究的是电流通过导体时产生热量的多少与______的关系。通电一段时间后,左右两侧密闭容器内的电阻产生的热量之比为______。

答案： 电流；4:1

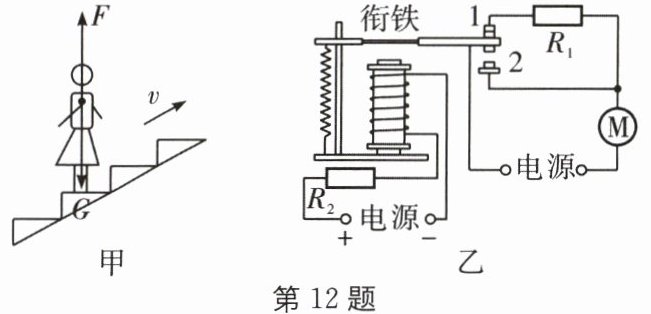

12. 手扶式电梯在商城中随处可见,小科在资料上看到这种电梯的功率只与转速有关,与电梯上的人数无关。于是许多商城为了省电把电梯设置成:无人时转动较慢,有人时转动较快。
(1) 图甲是一人在该电梯上匀速上行的示意图,此时他受到的重力大小G______(填“大于”“小于”或“等于”)支持力F。
(2) 小科设置了如图乙所示电路来实现省电模式,其中控制电梯转动的电动机M的转速与通过它的电流有关,电流越大,转得越快$;R_1$为定值电阻$,R_2$为压敏电阻,则当有人站上电梯$,R_2$的阻值将______(填“变大”“变小”或“不变”)。
(3) 若该电梯运行较快时功率为8 kW,较慢时功率为2 kW。某天商城在10:00～22:00时间段内,快慢运行时间恰好相等,则该电梯这段时间消耗的电能为______。

答案：
(1) 等于
(2) 变小
(3) 60

13. 小科家里的电子式电能表标有“3200 imp/(kW·h)”的字样,表示用电器消耗1 kW·h电能,电能表指示灯闪烁3200次。他将电水壶单独接在电路中,电水壶正常工作6 min后水烧开,电能表的指示灯闪烁了320次,则烧水过程中消耗的电能为______kW·h,此时电水壶的实际电功率为______W。

答案： 解：消耗的电能 $ W = \frac{320 imp}{3200 imp/(kW·h)} = 0.1 kW·h $
时间 $ t = 6 min = 0.1 h $
实际电功率 $ P = \frac{W}{t} = \frac{0.1 kW·h}{0.1 h} = 1 kW = 1000 W $
0.1；1000

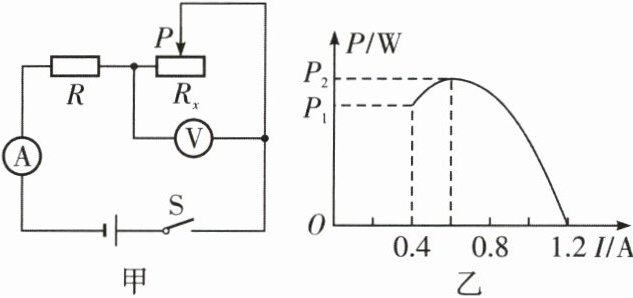

14. 如图甲所示电路中,滑动变阻器的规格为“30 Ω 1 A”。闭合开关并将滑片P从一端滑到另一端的过程中,滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则电源电压为______V,滑动变阻器消耗的最大功率为______W。

答案： 18；10.8。
