《2025年一阅优品作业本九年级科学全一册华师大版》

8. 如图甲所示,电源电压保持不变,小灯泡上标有“4 V”字样,电流表的量程为0~0.6 A。图乙是小灯泡的电流随其电压变化的图像。滑动变阻器$R_1$的最大阻值为20 Ω,定值电阻$R_2$的阻值为10 Ω。当闭合S和$S_2,$断开$S_1,$滑片移到中点时,小灯泡L恰好正常发光,则下列说法正确的是( )



A.电源电压为5 V
B.闭合S和$S_2,$断开$S_1,$滑片移到中点时,用一个“4 V 0.5 W”的灯泡L'替换L,则将正常发光
C.闭合S和$S_2,$断开$S_1,$当小灯泡的功率为0.8 W时,滑动变阻器的阻值是17.5 Ω
D.闭合S和$S_1,$断开$S_2,$为保证电路安全,电阻$R_2$的最大功率为8.1 W

答案： C

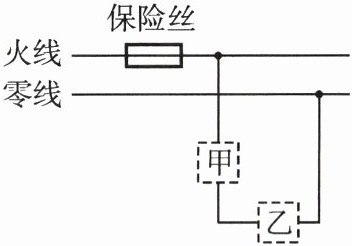

9. (2024·余姚月考)某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是( )


A.火线上的保险丝应该改装到零线上
B.甲处应装用电器,乙处应装开关
C.当用电器功率增大时,通过保险丝的电流就增大
D.当保险丝熔断后,可以用铁丝代替

答案： C

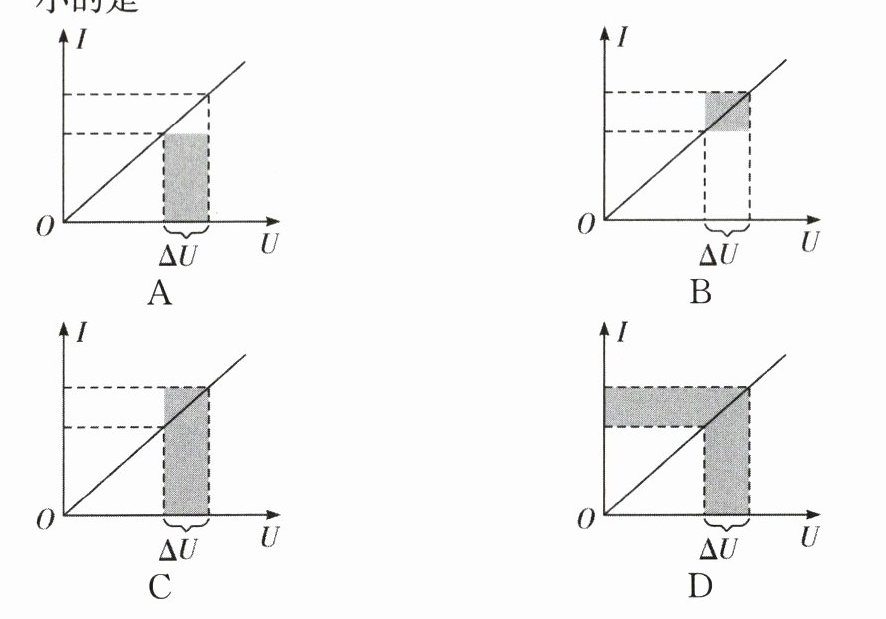

10. (2024·鹿城期末)如图是某一定值电阻的I-U图像。当该电阻两端的电压增大ΔU,其电功率增大ΔP。则图中的阴影面积大小能正确表示ΔP大小的是( )


A
B
C D

答案： C
