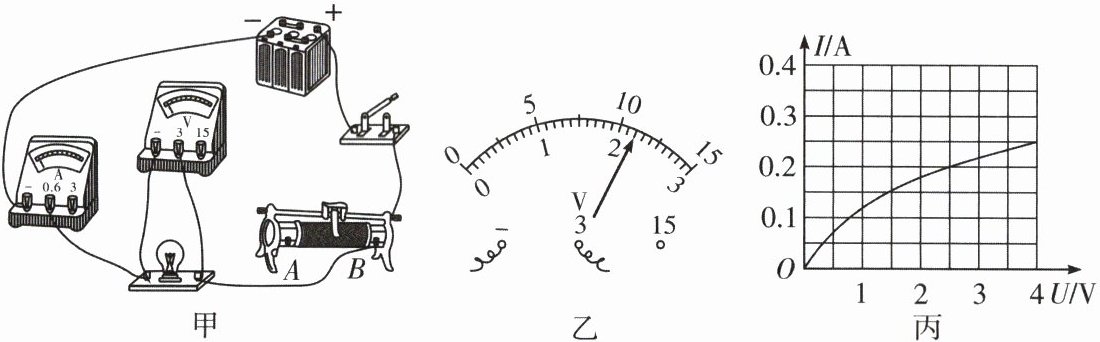

18. 在“测定小灯泡的电功率”的实验中,使用如图甲所示的电路,其中电源电压保持4.5 V不变,小灯泡额定电压为2.5 V(小灯泡的额定功率在0.6 W左右)。

(1) 实验可供选择的滑动变阻器规格有:“10 Ω 0.1 A”“20 Ω 0.5 A”。为能顺利完成该实验探究,滑动变阻器的规格应选用“______”。

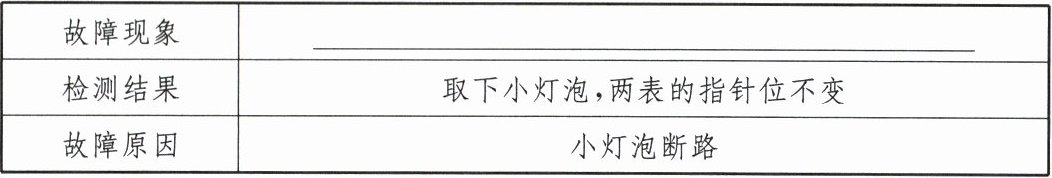

(2) 电路连接好后,合上开关时,发现电路出现故障,请根据检测结果及故障原因指出产生故障的现象。
| 故障现象 | ______ |
| 检测结果 | 取下小灯泡,两表的指针不变 |
| 故障原因 | 小灯泡断路 |

(3) 排除故障后,闭合开关,移动滑片至某一位置时,发现电压表的示数如图乙所示;此时为了测量小灯泡的额定功率,应将滑动变阻器的滑片向______(填“A”或“B”)端移动。
(4) 多次测量,得出通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像并计算可知:该小灯泡的额定功率为______W。

答案： （1）20 Ω 0.5 A
（3）B
（4）0.625

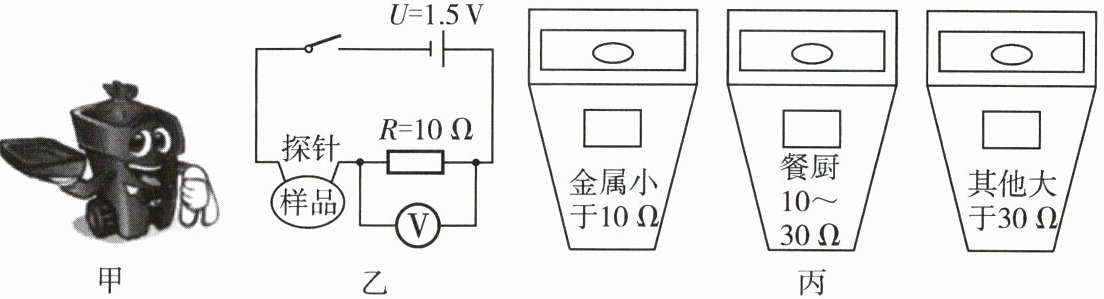

19. (10分)(2024·江北一模)如图甲所示的某垃圾分类机器人,可通过机械手上的探针检测样品的电阻来识别、分拣垃圾,其检测电路如图乙所示,各类垃圾样品的电阻参考值如图丙所示。

机器人从某块垃圾上取样检测时,检测电路电压表示数为1 V,检测时间为0.1 s。
(1) 通过计算说明应将该垃圾放入图丙中哪个垃圾桶。
(2) 该次检测电阻过程中,检测电路消耗的电能为多少?

答案：
(1)解：由图乙知，样品电阻与R串联，电压表测R两端电压。
电路电流I=U_R/R=1V/10Ω=0.1A
样品两端电压U_样=U-U_R=1.5V-1V=0.5V
样品电阻R_样=U_样/I=0.5V/0.1A=5Ω
因为5Ω＜10Ω，应放入金属垃圾桶。
(2)解：W=UIt=1.5V×0.1A×0.1s=0.015J
(1)金属垃圾桶；
(2)0.015J
