《2025年周周清检测八年级科学上册浙教版》

24. 小金利用如图电路研究“电流与电阻的关系”,其中电流表量程为“0~0.6A”,电压表量程为“0~3V”,滑动变阻器的规格为“50Ω 1A”。依次将阻值为5Ω、10Ω、20Ω的定值电阻接入A、B之间完成实验,获得数据如表所示。


(1)在实验刚开始时,闭合开关,小金发现电流表、电压表指针均反向偏转,则最方便的解决方法是______。纠正错误后,小金顺利完成了表中的三组实验。
(2)完成第一组实验后,断开开关,拆下5Ω的电阻,改接10Ω的电阻。后续操作有四步:①闭合开关;②将滑动变阻器的滑片移到最右端;③记录电流表示数;④将滑动变阻器的滑片移到适当位置。从规范角度考虑,正确顺序是______。
(3)上述操作④中,判断滑动变阻器的滑片已处于适当位置的依据是______。

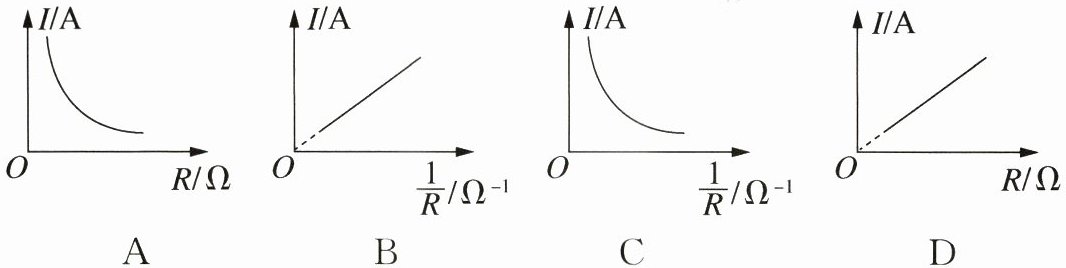

(4)根据表中数据作出了下列图像,其中正确的是______(填字母)。
[第24题图]

答案：
(1)对调电源的正负极
(2)②①④③
(3)电压表示数为2V
(4)AB

25. (8分)如图甲所示为自动气象站中的测温装置,它的测温电路可简化为图乙,电源是恒流源(输出电压可变,但输出电流不变的电源)。电阻R的阻值随温度的变化规律如图丙所示,通过数字电压表的示数可反映环境的温度。
(1)电阻R的阻值随温度的变化规律如图丙所示,则每升高1℃,R的阻值增大______Ω,由灵敏电压表改成的气温表,其刻度______(填“均匀”或“不均匀”)。

(2)某次环境温度从20℃上升到30℃,电压表示数变化了8mV,则恒流源输出的电流为______mA。
(3)若要增大该测温装置的灵敏度,则可采用的措施是增大恒流源的输出电流,请说明理由:______。

答案：
(1)0.4 均匀
(2)2
(3)当温度变化相同时,电阻R增大量相同,则在输出电流增大时,根据$U=IR$可知,灵敏电压表示数的变化值会越大,表示气温表的灵敏度也就越高
