《2025年周周清检测八年级科学上册浙教版》

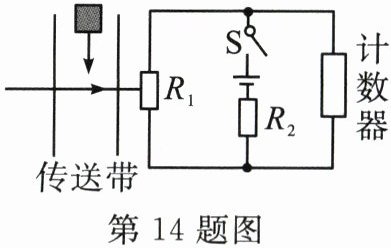

14. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。$R_2$为定值电阻$,R_1$为光敏电阻,当有光照射光敏电阻时其阻值变小。激光被遮挡一次,计数器会自动计数一次(计数器可视为电压表)。闭合开关,激光被遮挡瞬间,下列说法正确的是…… ( )


A.电阻$R_1$的阻值变小
B.通过$R_2$的电流变大
C.电阻$R_1$两端的电压变大
D.电阻$R_2$两端的电压变大

答案： C

15. 下列探究过程中的主要研究方法为转换法的是……………… ( )

A.在研究电流时将电流比作水流
B.用电路图来代替实物电路进行分析
C.探究电流和电阻的关系时保持电压不变
D.用小灯泡是否发光来判断电路中是否有电流

答案： D

16. 如图所示,某城市安装一种“按钮式红绿灯”,当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,行人安全通过,按钮相当于电路中的______;红灯和绿灯是______联的。

答案： 开关 并

17. 某体重测试仪的工作原理如图所示,已知电源电压保持不变。体重表是用______(填“电压表”或“电流表”)改装而成的。若体重越大,电表示数越大,则压敏电阻R的阻值应随着踏板施加的压力增大而______。

答案： 电流表 减小

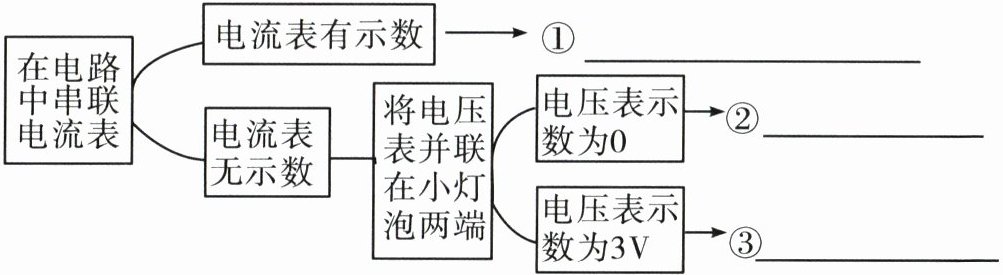

18. 小明在测量如图所示小灯泡L的电阻时,发现小灯泡突然熄灭。为寻找原因,他进行了如下操作,并画出了如下所示的思维导图,请将小明的分析过程补充完整。

答案： ①小灯泡短路 ②R断路(合理即可) ③小灯泡断路

19. 如图是一握力计的电路示意图,a、b、c、d是四个接线柱,仪表及定值电阻R₀均未画出。M、N均为金属板,N固定不动,当金属片P向左移动时,R接入电路的阻值变______。若握力F增大时,要求仪表的示数也增大,则a、b之间应接入______,c、d之间应接入______。(后两空均填“定值电阻”“电流表”或“电压表”)

答案： 小 电压表 定值电阻
