《2025年周周清检测八年级科学上册浙教版》

25. 小科拿到了如图甲所示的暗箱电路盒,在盒外只能看到两个灯泡和一个开关(导线的连接情况隐藏在箱内)。他通过操作发现:闭合开关时,两个灯泡都发光;断开开关,两个灯泡又都熄灭。

(1)该暗箱盒内除了导线外,一定还有的电学元件是______。
(2)该暗箱的电路图可能是图乙中的______(填字母)。
(3)小科认为不借助其他实验器材,就能判断出电路的连接方式,他的操作是______(写出具体的操作和现象),于是判断出该电路盒两个灯泡串联。

答案：
(1)电源
(2)ABE
(3)取下一个灯泡，另一个灯泡不发光

26. 小海和小梅一起做“探究并联电路中电流的规律”实验,请结合题意回答下列问题。

(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是______(填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,测量另一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是______(填“A”“B”或“C”)处的电流。
(3)实验中,他们应选两个规格______(填“相同”或“不相同”)的小灯泡进行实验。

答案：

(1)C

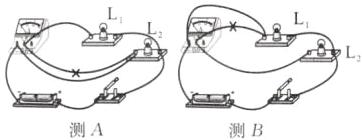

(2)如图 A(或B)
(3)不相同

27. (2 分)一只玩具猫外形如图所示,猫体内有电池,猫手相当于一个开关,向下压猫手,猫脸上的两个小电灯会一起发光。请将你猜想的猫体内的电路图画在方框内。

答案：
或
