《2025年周周清检测八年级科学上册浙教版》

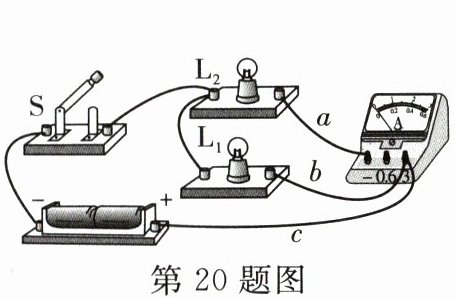

20. 如图所示是用电流表测量电流的实物连接图,请回答下列问题。
(1)图中电流表测量的是通过灯泡______的电流。
(2)如果要用电流表测通过灯$L_1$和$L_2$的总电流,且只允许移动一根导线,那么应将导线______(填“a”“b”或“c”)的右端接在电流表的______(填“-”“0.6”或“3”)接线柱上。

答案：
(1)$L_{2}$
(2)b -

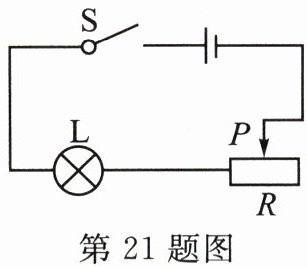

21. 小明制作了一款可调亮度的小台灯,电路如图所示。电源电压保持不变,灯泡的电阻为10Ω,不考虑温度对灯丝电阻的影响,滑动变阻器标有“20Ω 1A”字样。
(1)闭合开关后,滑片P向______(填“向左”或“向右”)移动时,灯泡两端的电压变大。
(2)当滑动变阻器R接入电路的阻值最大时,通过灯泡的电流为0.15A,此时灯泡两端的电压为______V。若灯泡两端允许的最大电压为2.5V,为保证电路安全,则滑动变阻器接入电路的最小阻值为______Ω。

答案：
(1)向左
(2)1.5 8

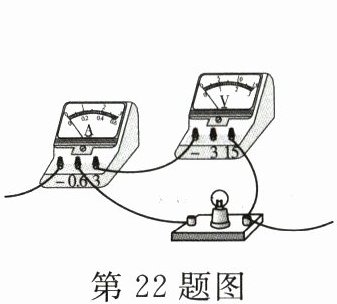

22. 如图是某同学在做电学实验时所连接电路的一部分。请分析回答下列问题。
(1)该同学不可能在做什么实验:______。
A. 伏安法测小灯泡的电阻
B. 研究串、并联电路电流的特点
(2)若要研究通过导体的电流与导体两端电压的关系,除了图示器材外,还需要电源(恒压)、开关、导线、______,同时还应该将小灯泡换成______。

答案：
(1)B
(2)滑动变阻器 定值电阻

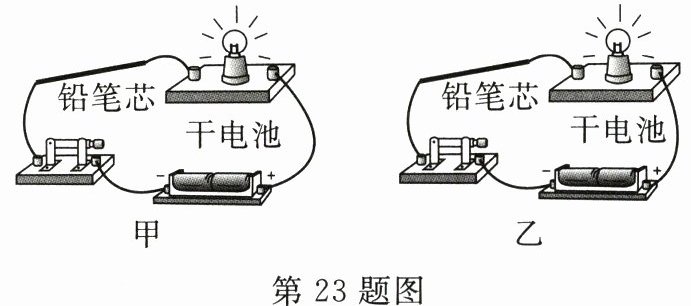

23. 铅笔芯的主要成分是石墨,不同的铅笔芯的软硬程度是不同的,小明猜想铅笔芯的电阻大小可能与其软硬程度有关,于是他选取了干电池、软硬程度不同的铅笔芯、小灯泡、开关、导线,设计实验对以上问题进行探究。
(1)实验时,在选取软硬程度不同的铅笔芯的同时,还应该控制它们的______是相同的。
(2)在考虑以上因素的基础上,若图甲中铅笔芯的硬度比图乙中的大,闭合开关后,小明观察到图甲小灯泡较亮,可以确定图甲中铅笔芯的电阻______(填“大”或“小”),则初步可以得出结论:______。
(3)小华想借助电阻箱(可直接读出接入电阻大小的变阻器),用“替代法”较准确地测出铅笔芯的电阻。除了上述的器材和电阻箱外,他还选择的器材是电流表。他的做法如下:将电流表串联在刚才的电路中,闭合开关,读出电流表示数为I,然后用电阻箱代替铅笔芯,调节电阻箱,使______,这时读出的电阻箱阻值就等于铅笔芯的电阻。

答案：
(1)长度和横截面积
(2)小 在横截面积、长度等条件相同时,铅笔芯的硬度越大,电阻越小
(3)电流表示数仍为I
