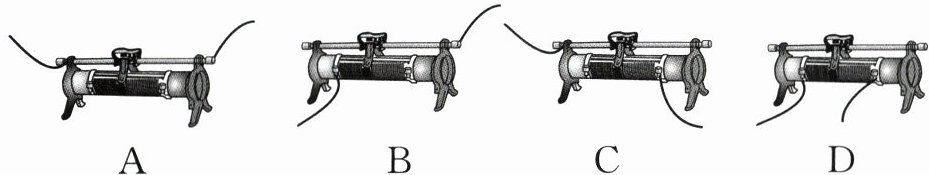

7. 根据电路图连接实物图是一项重要的实验技能。如图是某款真空包装机的简易电路图。下列滑动变阻器的连接方式与电路图相对应的是 ……… ( )

答案： C

8. 如图所示为常用的铝芯导线,它是由多条铝线外包绝缘皮制成的,下列方法能增大其电阻的是……………………………………………… ( )


A.减小导线两端的电压
B.减小铝线的长度
C.减小导线中的电流
D.抽去几条铝线

答案： D

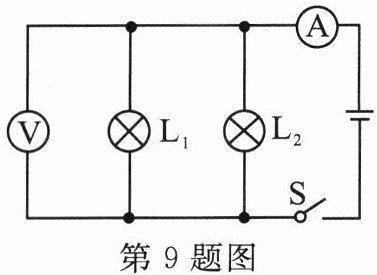

9. 如图所示电路中,电表完好,闭合开关后,灯$L_1、$$L_2$都正常发光,如果将电压表与电流表互换,则 …………………………………………… ( )


A.电压表示数变小,灯$L_1、$$L_2$变亮
B.电压表示数不变,灯$L_1、$$L_2$不亮
C.电流表示数变大,灯$L_1、$$L_2$变亮
D.电流表、电压表烧坏,灯$L_1、$$L_2$不亮

答案： B

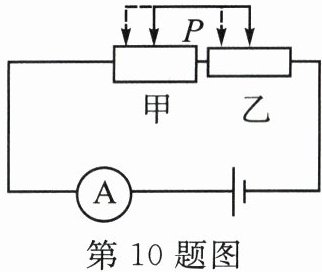

10. 如图所示,镍铬合金制成长度相同的圆柱体甲、乙,其中甲比乙粗。用一根形状不变、可自由移动的金属丝P与甲、乙连接。当金属丝P向左平移到图中虚线位置时,电流表示数变化情况是( )


A.变小
B.变大
C.不变
D.先变小再变大

答案： A

11. 两个定值电阻,甲标有“10Ω 1.5A”,乙标有“20Ω 0.5A”,现将它们串联起来,则该串联电路两端允许加的最高电压是 ( )

A.25V
B.15V
C.10V
D.5V

答案： B

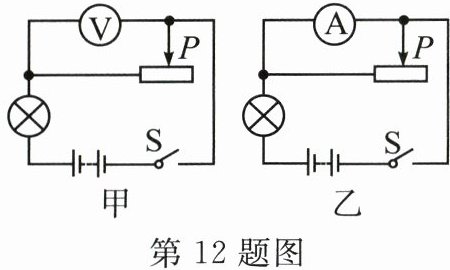

12. 在图甲、乙电路中,电源电压不变,闭合开关S并将滑动变阻器的滑片P都向右移动,电压表V和电流表A的示数 …………… ( )


A.V变小,A变小
B.V变大,A不变
C.V变小,A不变
D.V变大,A变小

答案： B

13. 英国知名摄影师凯莱布·查兰的作品《回归灯光》系列,使用水果和蔬菜为LED灯供电,让人惊叹不已。下列有关说法错误的是 …………………………………………………………………… ( )

A.发光二极管是电路中的用电器
B.把水果和蔬菜串联起来可以提高电压
C.LED灯在发光时,导线中的电子在做无规则运动
D.水果和蔬菜在这里扮演了“电源”的角色

答案： C
