《2025年拔尖特训八年级物理上册苏科版》

1. (2024·包头)工匠师傅维护精密仪表时,在眼睛前戴一个凸透镜,便于观察仪表的细微之处,如图所示。

(1)凸透镜起到______的作用。
(2)凸透镜与仪表之间的距离应在凸透镜的______焦距范围内。
(3)通过凸透镜看到的是仪表______(正立/倒立)的像,像的位置与仪表的位置在凸透镜的______侧。

答案： （1）放大(或放大镜) （2）一倍
（3）正立 同

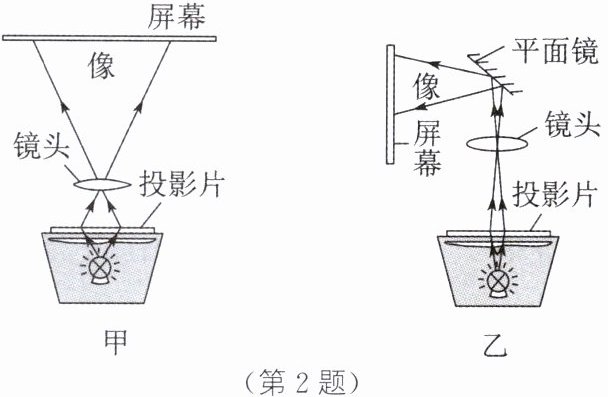

2. 如图甲所示为投影仪成像原理图,但在生活中,我们需要装上平面镜来使用,如图乙所示。在图乙中,平面镜的作用是______。若将镜头向上移动一点,屏幕需向______(左/右)移动才能看到清晰的像,此时所成的像比之前更______(大/小)。凸透镜的作用是使投影片在屏幕上成______(放大/等大/缩小)的实像。

答案： 改变光的传播方向 右 小 放大

3. (2023·徐州)徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节,印章前放有如图所示的装置,请你解释其中的物理原理：______。

答案： 印章放在凸透镜的一倍焦距以内，能得到正立、放大的虚像。解析：由凸透镜的应用可知，当凸透镜作为放大镜使用时，物体放在一倍焦距以内，成正立、放大的虚像。

4. 小明用透明塑料盒设计了一个昆虫标本观察器,如图所示。盒的底面上方放标本,盒盖上嵌入一凸透镜。有焦距为5 cm和10 cm的两种凸透镜,为了在盒盖上方附近,通过凸透镜观察到标本正立、放大的像,凸透镜焦距f与盒高h选择合理的是( )

A.f= 5 cm、h= 10 cm
B.f= 10 cm、h= 12 cm
C.f= 5 cm、h= 12 cm
D.f= 10 cm、h= 6 cm

答案： D 解析：为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，物距应小于焦距，即h＜f，则只有D符合题意。

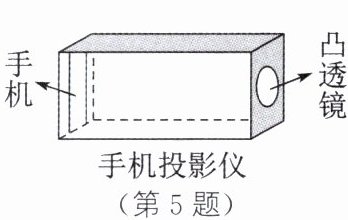

5. (2024·聊城)学习了凸透镜的成像规律后,小慧同学计划制作一个“手机投影仪”。现有器材如下：焦距分别为10 cm、20 cm、30 cm的凸透镜各一个,手机一部,长为30 cm的纸盒,胶带和剪刀等。“投影仪”模型如图所示,将手机和凸透镜分别固定在纸盒的两端,调整“投影仪”到墙面的距离,可在墙上看到手机画面清晰放大的像。下列说法中,正确的是( )


A.应选择焦距为10 cm的凸透镜
B.应选择焦距为20 cm的凸透镜
C.将手机正立放置,在墙上看到的像是正立的
D.墙上手机画面的像是虚像

答案： B 解析：由凸透镜成像规律可知，通过手机投影仪在墙面上可以看到手机画面清晰放大的像，说明成的是倒立、放大的实像，满足的条件是物距大于一倍焦距，小于二倍焦距。长为30cm的纸盒是物距，则f＜u＜2f，f＜30cm＜2f，凸透镜的焦距为20cm，故A、C、D错误，B正确。

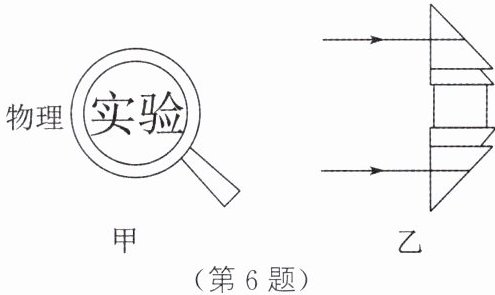

6. (2023·无锡)小红拿到一块玻璃透镜,仔细观察这块透镜,发现一面有螺纹,一面是光滑的,她对此透镜进行了探究。
(1)她把该透镜靠近书上的“实验”二字,观察到如图甲所示的现象,由此可以判定该透镜是______(凸/凹)透镜。

(2)小红查阅资料后了解到,用如图乙所示的三棱镜组合可以描述该透镜对光的作用。请在图乙中画出平行光入射两个三棱镜后出射光线的大致方向。
(3)为探究该透镜的成像规律,小红将“F”光源、透镜、光屏放置在光具座上,调整好后,固定透镜位置,使“F”光源从距离透镜较远处逐渐靠近透镜,每次都调节光屏到透镜的距离,使“F”光源在光屏上成清晰的像,结果记录如表所示,则该透镜的焦距为______cm。当“F”光源位于如图丙所示的位置时,光屏应适当向______(左/右)移动,才能在光屏上得到清晰的像。

|实验次序|物距u/cm|像距v/cm|像的性质|
|1|30|15|倒立、缩小的像|
|2|20|20|倒立、等大的像|
|3|15|30|倒立、放大的像|
(4)在了解了该透镜的成像规律后,小红用长方体不透明纸盒、平面镜和该透镜设计制作了一个投影仪,其剖面图如图丁所示,平面镜与底面的夹角为45°,平面镜的中心位于透镜的主光轴上,盒上方开一方形孔,将“F”光源按照图示方式朝下平放在方形孔上,其中心与平面镜中心在一条竖直线上。若盒子高度h为10 cm,为保证在正对透镜前方的屏幕上能看到一个放大的投影,则盒子长度l的范围为______,屏幕上所成的图像形状是______(F/∀/⊃/⊂)。

答案：
（1）凸 （2）如图所示 （3）10 左 （4）10cm＜l＜20cm

解析：（1）小红把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，此时透过透镜看到正立、放大的虚像，根据凸透镜成像规律，u＜f，成正立、放大的虚像，由此可以判定该透镜是凸透镜。（2）画出法线，光从玻璃中斜射入空气，所以折射角大于入射角，由此可以作出对应的折射光线。
（3）由表中数据可知，u=v=20cm，成倒立、等大的实像，根据u=v=2f时，成倒立、等大的实像可知，2f=20cm，故该凸透镜的焦距f=10cm；固定透镜位置，使“F”光源从距离透镜较远处逐渐靠近透镜，当“F”光源位于如图丙所示的位置时，2f＞u=40cm - 23cm=17cm＞f，根据2f＞u＞f，v＞2f，成倒立、放大的实像，因为u=17cm＞15cm，由表中数据可知，v＜30cm，故光屏应适当向左移动，才能在光屏上得到清晰的像。（4）将“F”光源按照图示方式朝下平放在方形孔上，中心与平面镜中心在一条竖直线上，由于平面镜所成的像与物关于镜面对称，此时平面镜所成像的位置在盒子的右侧壁上，为保证在正对透镜前方的屏幕上能看到一个放大的投影，根据2f＞u＞f，成倒立、放大的实像可知，右侧壁到透镜的距离应该大于一倍焦距、小于二倍焦距，即盒子长度l的范围为10cm＜l＜20cm；由于平面镜所成的像与物关于镜面对称，凸透镜成倒立、放大的实像，故屏幕上所成的图像形状是。
