《2025年拔尖特训八年级物理上册苏科版》

1. 新情境·古代科技 日晷是古代的一种“时钟”,利用太阳光下指针的影子指示不同的时刻,如图所示。请根据指针的影子 AB,画出此时太阳光的传播方向(太阳光视为平行光)。

答案：
如图所示

解析:影子是由光的直线传播形成的，过点A向指针顶端作一条射线，在射线上画出箭头表示出光的传播方向。

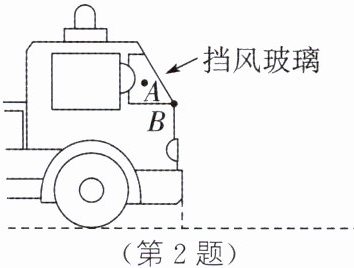

2. 大货车周围有很多视野盲区,我们要尽量远离。如图所示为一辆大货车的车头,A 点表示货车司机的眼睛,B 点表示挡风玻璃下边沿,请画出一条关键光线以找到车头正前方的视野盲区,并正确标注光线方向。

答案：
如图所示

3. (2024·无锡)在图中作出物体 ABC 通过平面镜所成的像。

答案：
如图所示

解析:根据平面镜成像的特点，像和物体关于平面镜对称，先过A点作平面镜的垂线，根据距离相同，找到对称点A'，同理再画出B'、C'，由于平面镜成的是虚像，故需要用虚线连接A'B'、B'C'。

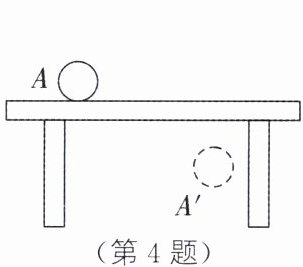

4. 一小球 A 在水平桌面上匀速向左运动,桌面上放置一平面镜,如图所示为小球 A 和它在该平面镜中的像 A'在某一时刻对应的位置,请作出该平面镜(保留作图痕迹)。

答案：
如图所示

5. 在汽车驾驶室内,驾驶员通过左右两侧后视镜观察,有看不到的区域(盲区),人或其他车辆应尽量避免进入盲区。如图所示,S 为驾驶员眼睛的位置,M、N 为左侧后视镜左右两边界点,请作出反射光线 NS 的入射光线,并标出 BM 到车左侧(虚线所示)的盲区(用阴影表示)。

答案：
如图所示

解析:先过N点画出法线，再根据反射角等于入射角画出入射光线AN，则阴影区域就是BM到车左侧(虚线所示)的盲区。

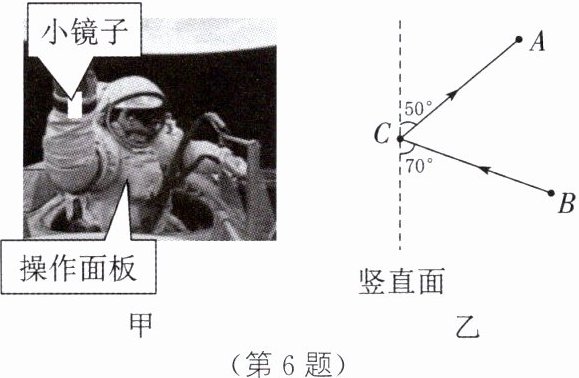

6. 新情境·航天科技 (2023·宜昌)航天员进行舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲)进行观察。图乙中 A 点代表航天员的眼睛,B 点代表胸前某一按钮,C 点是小镜子的位置,请你根据反射光路图在 C 点准确画出镜面,并标出镜面与竖直面的夹角。(保留作图痕迹)

答案：
如图所示

解析:根据光的反射规律，反射光线、入射光线分居法线两侧，反射角等于入射角，可以得出法线在入射光线和反射光线夹角的平分线上；因为法线是垂直于镜面的，所以用虚线作出法线后，过入射点作法线的垂线，镜面就在这条垂线上，镜面要朝向入射光线和反射光线的一侧。因为反射光线与竖直面的夹角为50°，入射光线与竖直面的夹角为70°，所以反射角与入射角之和为180°−50°−70°=60°，则反射角和入射角都为30°，所以可以得出反射光线与镜面的夹角为60°，则镜面与竖直面的夹角为60°−50°=10°。

7. (2024·自贡)如图所示,S'是某一发光点 S 在平面镜里的像,Q 是 S 发出的一束光经平面镜反射后经过的一点,请在图中找到 S 的位置,并完成光路图。

答案：
如图所示

解析:作出像点S'的物点S，即为发光点S的位置；连接QS'，与镜面的交点为入射点O，连接SO，为入射光线，则OQ为反射光线。

8. 如图所示,在某房间的天花板上装有平面镜 M,S 为一只灯泡,P 为一堵不透明的墙。请画出灯泡发出的光经平面镜反射后,能够照亮墙 P 右侧区域的光路图。

答案：
如图所示

解析:S发出的光线要想经过平面镜反射后照到墙P右侧位置需要满足两个条件:一是入射光线不能被墙挡住，二是反射光线不能被墙挡住。当人逆着反射光线看时，反射光线好像从镜子后面的虚像发出，所以先作S关于平面镜的对称点S'，则只要连接S'与墙的右上角的顶点并延长即可得到最左侧的反射光线，进而得到相应的入射点，连接S和入射点即可得到对应的入射光线；连接S与墙的左上角的顶点并延长，得到对应最右侧反射光线的入射光线及入射点，连接S与相应的入射点并延长即可得到最右侧的反射光线，则两条反射光线之间的区域就是灯泡发出的光经平面镜反射后，能够照亮墙P右侧的区域。
