《2025年拔尖特训八年级物理上册苏科版》

9. 将一矩形玻璃砖从中间斜切后,向左右边沿水平直线拉开一小段距离,如图所示。一条光线从左侧面垂直射入,请画出这条光线从右侧玻璃砖射出的光路图(保留作图痕迹)。

答案：
如图所示 解析:据光的折射特点可知，光线从左侧玻璃砖的右侧面射出时，折射角γ大于入射角α;据光路的可逆性原理可知,光线射入右侧玻璃砖的左侧面时，入射角为γ、折射角为α,右侧玻璃砖中的光线与左侧玻璃砖中的光线平行;据光的折射特点可知，光线射出右侧玻璃砖的右侧面时，入射角、折射角都为0°。

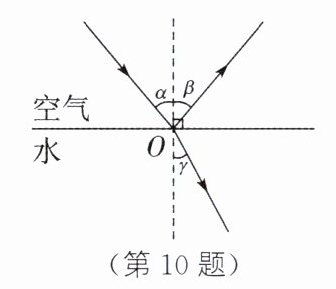

10. 某同学在做“探究光的折射特点”的实验,如图所示为光从空气射入水中的光路。实验中发现,折射光线、入射光线和法线在同一平面内,折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：

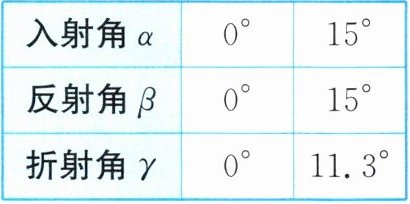

|入射角α|0°|15°|
|反射角β|0°|15°|
|折射角γ|0°|11.3°|


(1)分析表中数据,可得出结论：
① 光从空气斜射到水面上时,将同时发生 ______ 和 ______ 现象。
② 光从空气斜射到水面上时,折射角随入射角的变化关系是 ______,且折射角 ______(大于/等于/小于)入射角。当光从空气垂直射到水面上时,折射角等于零。该同学根据上述实验中的发现和结论②总结出了光的折射特点。
(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评价。是否存在不足？答：______(是/否);请简要说明理由：______。

答案：
(1)①反射　折射　②折射角随入射角的增大而增大(或折射角随入射角的减小而减小)　小于
(2)是　探究过程不完整，还应该做其他多种透明介质之间的折射实验(答案合理即可)

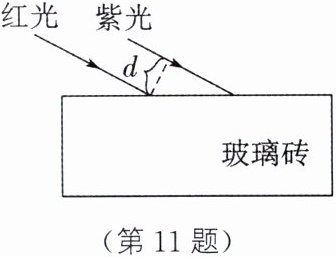

11. 红光和紫光是两种不同颜色的色光。当它们以相同的入射角射入玻璃时,折射角的大小是不同的。如图所示,当一束红光与一束紫光相距 d 平行入射到一块玻璃砖上时,再由玻璃折射出后 ______(仍然平行/不再平行),它们之间的距离 d 会 ______(变大/不变/变小)。

答案： 仍然平行　变小　解析:由于玻璃砖的两侧表面平行，根据光路可逆原理可知，当光线从空气射入玻璃砖再次射入空气中时，出射光线与开始的入射光线平行，只是发生了侧移，所以红光和紫光再次折射出后，仍然平行。由于紫光的折射程度比红光大，所以从玻璃砖中再次折射出后，两束光之间的距离会变小。

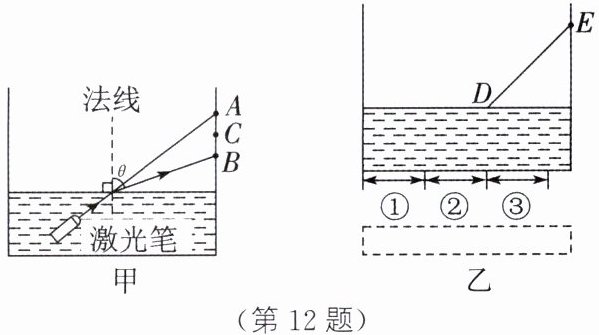

12. 如图甲所示,将透明的薄壁(厚度可忽略不计)方形水槽水平放置,固定在水槽中的激光笔沿图示方向发出一细光束,小彬通过缓慢改变水槽中的水量来探究光的传播现象。

(1)图甲的水槽中未注水时,可在侧壁上 A 处得到一个光点,注入一定量的水后,光点移至 B 处,这是由于光在水面处发生了光的 ______ 现象,此时入射角 ______(大于/等于/小于)角θ。
(2)为使 B 处的光点移至 C 处,则应使水槽中的水量 ______,若 BC 的长为 2 cm,则水面高度的变化量 Δh ______(＞/＝/＜)2 cm。
(3)如图乙所示,小彬将激光笔移至虚线框内后向水槽底部照射,为使光束第一次从水面射出后沿 DE 方向传播,则激光笔照射的方向应满足的条件是 ______,且激光笔照射在水槽底部的位置必须在区域 ______(①/②/③)内。

答案：

(1)折射　小于　
(2)增加　＞
(3)平行于DE　②　解析:
(1)图甲水槽中未注水时,由于光在空气中沿直线传播,可在侧壁上A处得到一个光点;注入一定量的水后,由于光在水面处发生光的折射现象,入射角小于θ,光点移至B处。
(2)如答案图(a)所示,由于水面变化时,入射角不变,折射角也不变,所以折射光线相互平行,B处的光点移至C处,水面上升,图中Δh＞C'B'=CB=2cm。
(3)图乙中透明的薄壁方形水槽和其中的水对光的作用相当于一块上、下表面平行的玻璃砖,根据光的折射特点和折射现象中光路的可逆性可知,最后的出射光线DE与最初的入射光线FG平行同向;因为DE的反向延长线正好过区域①②的分界点,光由空气斜射入水中时,折射角小于入射角,所以激光笔照射在水槽底部的位置在区域②内。
