《2025年拔尖特训八年级物理上册苏科版》

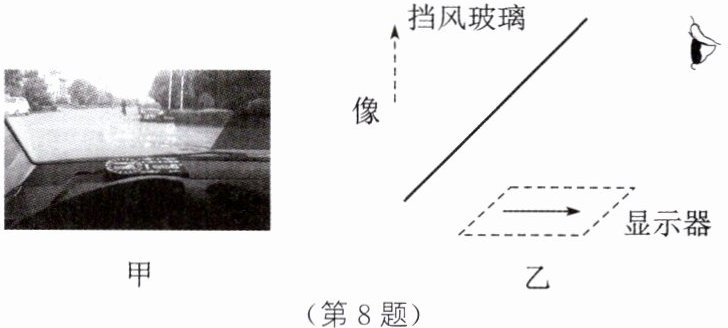

8. 新情境·科技民生 汽车抬头显示系统(如图甲所示)又叫汽车平视显示系统,简称 HUD。HUD 利用平面镜成像原理(如图乙所示),将显示器上的重要行车数据如车速、油耗、导航等通过前挡风玻璃投射在驾驶员正前方,确保驾驶舒适安全。

(1)HUD 有一个技术难题,即挡风玻璃所成的像易产生重影,影响使用效果。重影产生的原因是挡风玻璃有一定的 (厚度/透明度)。
(2)已知某车辆抬头显示系统的显示器水平放置在中控台上,通过挡风玻璃成垂直于水平面的像,则挡风玻璃与水平面的夹角为 °。
(3)某驾驶员发现挡风玻璃所成的像过高,不便于观察,这时就需要将显示器沿水平方向 (远离/靠近)挡风玻璃。
(4)人眼从看远处切换为看近处时容易引起眼睛疲劳,故为了使 HUD 在挡风玻璃所成的像离人眼距离在 2 m 以上,可行性较高且较安全的方案是 。
A. 让显示器上的信息通过多面平面镜多次成像
B. 将显示器安装在后挡风玻璃上
C. 将显示器上的字体放大

答案：
(1)厚度　　
(2)45　
(3)靠近
(4)A解析:
(1)由于玻璃有一定厚度，两个镜面都会成像，所以挡风玻璃所成的像易产生重影。
(2)车辆抬头显示系统的显示器水平放置在中控台上，通过挡风玻璃成垂直于水平面的像，由于像和物关于镜面对称，所以挡风玻璃与水平面的夹角为45°。
(3)像到平面镜的距离与物体到平面镜的距离相等，当发现挡风玻璃所成的像过高，不便于观察时，就需要将显示器沿水平方向靠近挡风玻璃，使像的高度降低。
(4)为了使挡风玻璃所成的像离人眼距离在2 m 以上，以避免观察数据时眼睛疲劳，利用平面镜成的像与物关于镜面对称，可以让显示器上的信息通过多面平面镜多次成像，使像到平面镜的距离变大，故A可行。

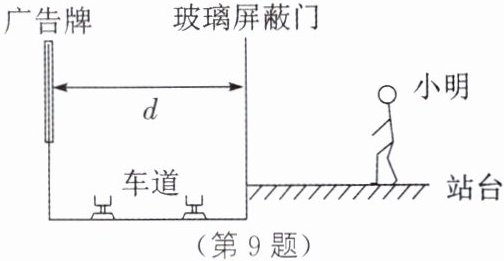

9. 如图所示,小明站在地铁站台,他透过玻璃板制成的屏蔽门,可以看到车道另一侧竖直墙壁上的广告牌及自己在玻璃屏蔽门后面的虚像。小明根据该现象设计了在站台上测量玻璃屏蔽门到车道另一侧广告牌之间距离 d 的实验。实验步骤如下,请完成相关内容。

(1)小明相对于玻璃屏蔽门前后移动,直至观察到 。
(2)记录 。
(3)量出 的距离。
步骤(3)中量得的距离就是玻璃屏蔽门到广告牌之间的距离 d,其物理依据是 。

答案：
(1)自己的像落在广告牌上
(2)自己的位置　
(3)自己的位置到玻璃屏蔽门　像到平面镜的距离等于物到平面镜的距离　解析:
(1)小明相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上，广告牌在小明像的位置。
(2)记录小明所在的位置。
(3)测量小明的位置和玻璃屏蔽门之间的距离，可间接知道广告牌和玻璃屏蔽门之间的距离，物理依据是物、像到平面镜的距离相等。

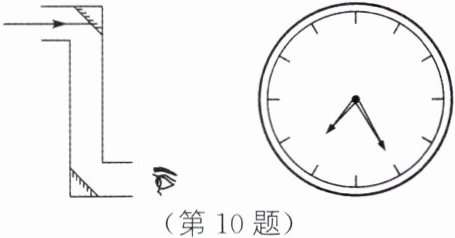

10. 某兴趣小组利用两块平面镜做了一个简易潜望镜,通过该潜望镜观察教室内的挂钟,指针位置如图所示,则该挂钟实际显示的时间是 ( )


A.4 时 35 分
B.5 时 25 分
C.6 时 35 分
D.7 时 25 分

答案： D解析:潜望镜中使用的是两块平面镜，第一块平面镜成正立、等大的像，像与物左右相反，第二块平面镜也成正立、等大的像，像与物左右相反，光线经过两块平面镜的两次反射，所看到的像与物体一致，所以最后的像跟挂钟原来指针的位置相同,该挂钟实际显示的时间是7时25分。

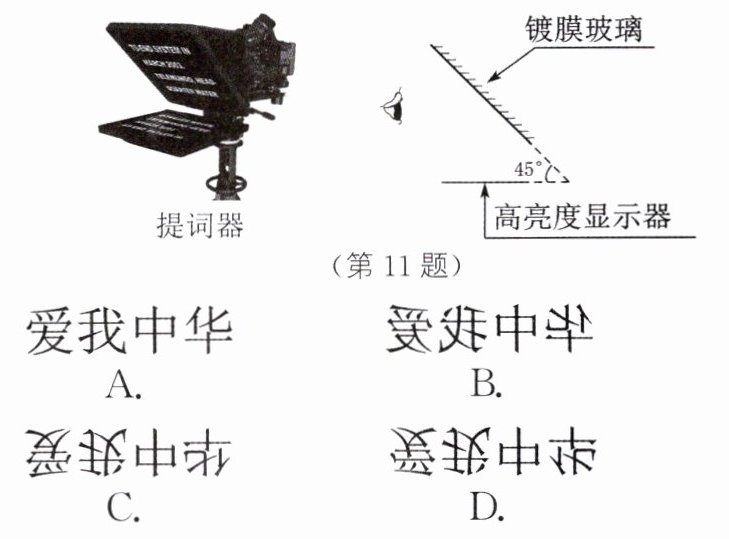

11. 提词器是由一个高亮度显示器和一块与其成 45°角的专用镀膜玻璃组成的,镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图所示,当演讲者前方呈现“爱我中华”四个字时,他直接看显示器会看到 ( )


A.爱我中华
B.愛我中華
C.愛我中華
D.愛我中華

答案： D解析:由于平面镜所成的像与物体关于平面镜对称。当演讲者前方出现“爱我中华”四个字时，显示器上出现的四个字的形状与之对称,上下颠倒，左右不相反，故A、B、C错误,D 正确。
