(二)探究光的反射定律
1. 实验器材
平面镜、硬纸板、激光笔、量角器等。
2. 实验过程
(1)把一面平面镜M放在水平桌面上,再把一块硬纸板ENF竖直地立在平面镜上,纸板由可以绕ON折转的E、F两块板组成,纸板上的直线ON垂直于镜面。

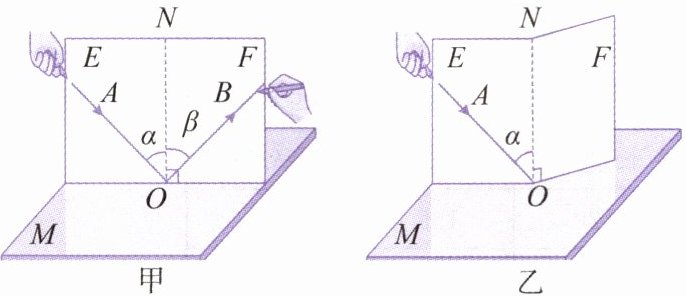

(2)使E、F两板面处于同一平面,如图甲所示,让一束光贴着纸板沿着某一个角度射到O点,经过平面镜的反射,从另一个方向射出,在纸板上用红色笔描出入射光AO和反射光OB的径迹。改变光束的入射角度,多做几次,用其他颜色的笔描出入射光和反射光的径迹。
(3)将F板绕ON向前折转或向后折转,如图乙所示,在F板上______(填“能”或“不能”)看到反射光。

3. 实验记录

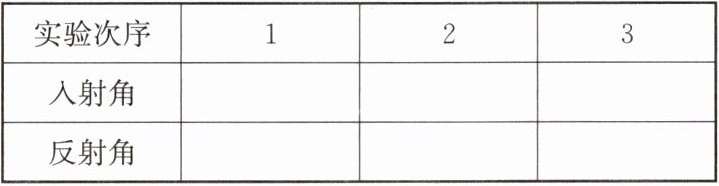

入射角和反射角记录表

4. 实验结论
在反射现象中,反射光线和入射光线、法线在______；反射光线和入射光线分居在法线的两侧；反射角等于入射角。
注意点② 可折转的纸板要与镜面保持垂直。
注意点③ 记录数据要及时、准确,多次实验减小误差。

答案： (二)2.
(3)不能
4. 同一平面内

(1)图甲中硬纸板与平面镜的夹角是$90^{\circ}$。
(2)图甲中反射角是$\angle r$。
(3)如图乙所示,以法线ON为轴线,把纸板F向后缓慢旋转,在F上不能(填“能”或“不能”)看到反射光线OB,这样做的目的是探究反射光线、入射光线、法线三者是否在同一平面内。
(4)小芳多次改变入射角的大小,记录入射角和反射角如表所示。分析表格中数据,可以归纳得出初步结论：在光的反射中,反射角等于入射角。

答案：
(1)$90^{\circ}$
(2)$\angle r$
(3)不能
(4)反射角等于入射角
