《2025年奔跑吧少年八年级科学上册浙教版》

1. 实验器材
小灯泡1个,电池2节,导线若干,开关1个,电压表1个。
2. 实验过程
(1)图中的电压表用0~3V和0~15V挡时,最小刻度所表示的电压值分别是0.1V和0.5V。若采用的量程是0~3V挡,则图中电压表指针所表示的读数为2.4V。若采用的量程是0~15V挡,则读数为12V。

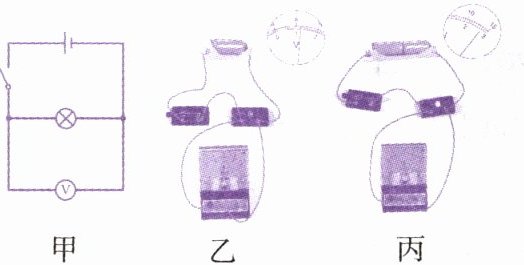

(2)按照如图甲所示的电路图连接电路(如图乙、丙所示),并测出灯泡两端的电压。
注意事项
注意点1 ①测量电压时,必须正确选择电压表的量程;②测量某一部分电路的电压时,必须把电压表与这部分电路并联;③把电压表的“+”接线柱接在与电源正极相连的那端,“-”接线柱接在与电源负极相连的那端。
注意点2 电压表电阻很大,直接接在电源两极上的话,通过电路的电流很小,电路几乎相当于断路,既能测出电源电压,又不会毁坏电源和电压表。

答案：
(1)$0.1V$ $0.5V$ $2.4V$ $12V$

(1)实验中电压表应与被测电压的电路元件并联。
(2)连接好电路,闭合开关,发现电压表的指针偏转如图乙所示,这时她应该立即断开开关,并换接电压表的0~3V量程。
(3)处理好故障后,闭合开关,小灯泡发光,此时电压表的示数如图丙所示,则小灯泡上的电压是2.5V;保持开关闭合,再测此时电源电压是2.5V。
(4)实验表明该电路中,$U_{电源}$等于$U_{灯泡}$。

答案：
(1)并联
(2)断开 $0\sim 3V$
(3)$2.5$ $2.5$
(4)等于

3. 实验过程
(1)测量串联电路的电压。
①按电路图连接好电路。
②用电压表分别测出灯$L_{1}和灯L_{2}两端的电压U_{1}$、$U_{2}及L_{1}$、$L_{2}串联后的总电压U$。
③得出结论:在串联电路中,总电压等于各用电器两端电压之和,即$U= $$U_{1}+U_{2}$。
(2)测量并联电路的电压。
①按电路图连接好电路。

②用电压表分别测出图中两盏电灯两端的电压$U_{1}$、$U_{2}及电源两端的电压U$。
③得出结论:在并联电路中,各支路用电器两端的电压都等于总电压,即$U= $$U_{1}=U_{2}$。

答案： 3.
(1)③串联 电压之和 $ U_{1}+U_{2} $
(2)③并联 $ U_{1}=U_{2} $
