《2025年奔跑吧少年八年级科学上册浙教版》

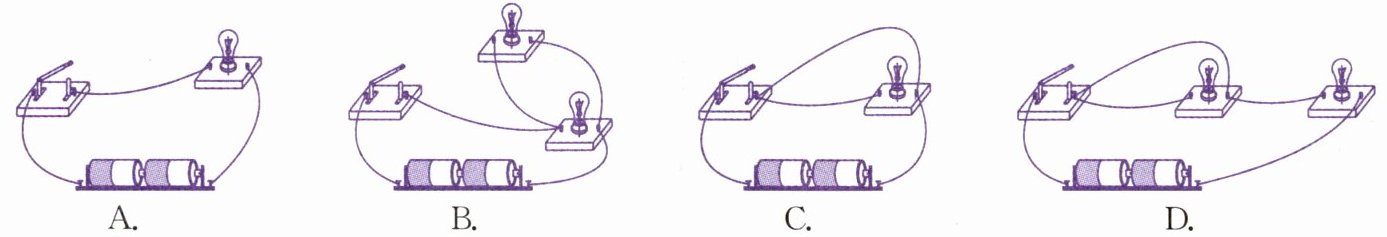

1. 下列选项中是同学们在实验课上连接的一些电路,闭合开关后,出现电源短路的是(C)

答案： C

2. 如图所示为同学们连接简单电路,体验开关控制电路的实物图。
(1)开关闭合,小灯泡发光了,此时电路处于通(填“通”“开”或“短”,下同)路状态。
(2)在上述状态下,用一根导线接在F、C两点间,发现小灯泡熄灭,此时电路处于短路状态,会产生危险。
(3)在(1)的情况下,用力拉了一下E、F两点间的导线,发现小灯泡熄灭了,此时电路很可能处于开路状态。

答案：
(1)通
(2)短
(3)开

注意事项
(一)电流表的原理
1. 实验器材
小灯泡1个,电池1节,导线若干,开关1个,胶带,指南针1个。
2. 实验过程与现象

(1)用一根导线在一个指南针上绕4圈,并用胶带固定。把电池、开关、灯泡用导线(其中一根绕指南针)连接成如图所示的电路(务必使指南针保持水平)。调整指南针,使导线恰好在指南针的上方。
(2)接通电路,观察灯泡的亮度和指南针的偏转情况,并记录指南针偏转的角度。
(3)用导线把灯泡两端直接连接,闭合开关,观察指南针的偏转情况,并记录偏转的角度。
(4)通过上面的实验,你可以推理出哪些结论?
实验可知,电路中的电流越大,指南针偏离南北方向的角度越大。这说明磁针的偏转角大小可表示电路中的电流大小。测量电流的仪器电流表就是根据这种电流的磁效应原理设计的。
注意点 ① 连接电路的时候开关必须断开,否则会引发安全事故。

答案： (一)2.
(1)水平 上方
(4)大 电路中的电流大小

(二)电流表的使用
1. 实验器材
小灯泡1个,电池2节,导线若干,开关1个,电流表1个。

2. 实验过程
(1)如图所示的电流表,当使用量程为0~0.6A时,最小刻度表示的电流值为______A,图中读数为______A。当使用量程为0~3A时,最小刻度表示的电流值为______A,图中读数为______A。

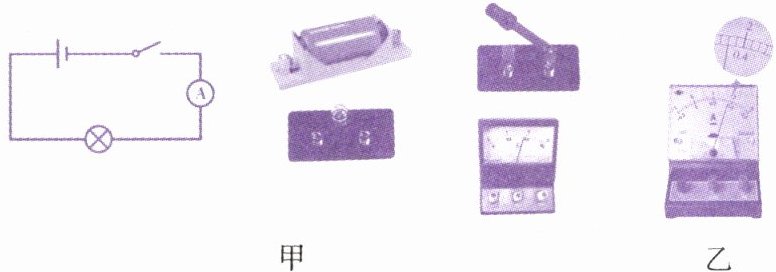

(2)如图甲所示,根据电路图将实物用导线连接起来,闭合开关,观察灯泡的亮度,并测出电路中的电流值。
(3)用2节电池代替1节电池,观察灯泡的亮度,并测出电路中的电流值。
注意点 ② 正确选择电流表的量程。被测电流不得超过电流表的量程,否则会损坏电流表。在不能预先估计被测电流大小的情况下,应用试着接触的方法确定电流表的量程。
注意点 ③ 电流表必须串联在被测的电路中。使电流从电流表的“+”接线柱流入,从“-”接线柱流出。禁止把电流表直接连到电源的两极。否则,电流表会因为通过的电流太大而损毁。

答案： (二)2.
(1)0.02 0.36 0.1 1.8
