《2025年奔跑吧少年八年级科学上册浙教版》

注意事项
1. 实验目标
练习用电压表和电流表测电阻。
2. 实验器材
干电池2节,待测电阻1个,开关1个,电流表1个,电压表1个,滑动变阻器1个,导线若干。
3. 实验过程

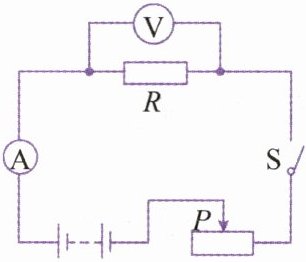

(1)按如图所示连接好电路。闭合开关S前,应将滑动变阻器的滑片P移到阻值最大的位置。
(2)闭合开关S,读出电路中待测电阻两端的电压和通过电阻的电流,并记录。
(3)改变滑动变阻器的阻值,再读数,记入表格中。如此再重复1次。
(4)表中共有3组读数,代入公式$R=\frac {U}{I}$,算出电阻值,最后计算电阻3次测量值的平均值,作为待测电阻R的测定值。
注意点1 电阻值不便直接测量,可用电压表和电流表同时测出导体的电压和电流,利用欧姆定律计算出导体的电阻。
注意点2 实验电路中的滑动变阻器既起到保护作用,又可以改变电阻的电压和电流,进行多次测量获得多组电阻值以便求电阻的平均值。

答案： 3.
(1)阻值最大
(4)$R=\frac {U}{I}$

小伟进行了“测量定值电阻的阻值”的实验(电源电压U保持不变,滑动变阻器的最大阻值为R₀)。

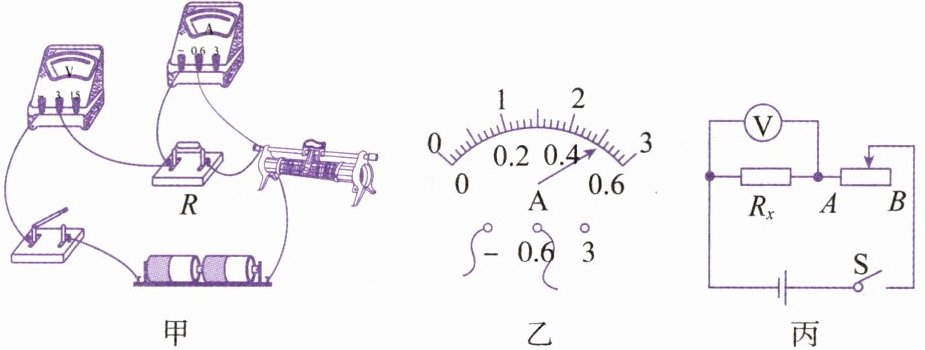

(1)如图甲所示为他连接的实验电路,其中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。
(2)电路连接正确后,实验前,应把滑动变阻器滑片放在最______(填“左”或“右”)端。闭合开关,移动滑片,当电压表示数为2.5V时,电流表示数如图乙所示,则被测电阻的阻值是______Ω。

答案：

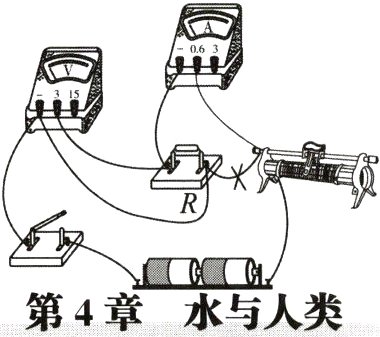

(1)见解图
(2)右 5
