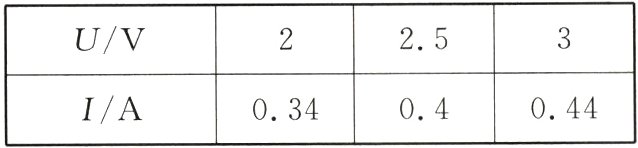

23. 某工厂需要生产一批规格为“2.5 V 0.3 A”的小灯泡，生产了一段时间后，质检员对已生产的灯泡进行抽样检测，测得的数据如下表所示：
　　　　　　　　　　　　
(1) 根据表中数据可判断该小灯泡是________(选填“合格”或“不合格”)的，理由是____________________。
(2) 生产这种小灯泡的钨丝的粗细是一定的，则这只小灯泡内钨丝的长度________(选填“大于”或“小于”)合格小灯泡内钨丝的长度，用这只小灯泡做实验时容易出现的问题是____________________。

答案：
(1)不合格 额定电压下，小灯泡的实际功率大于额定功率
(2)小于 小灯泡容易被烧坏

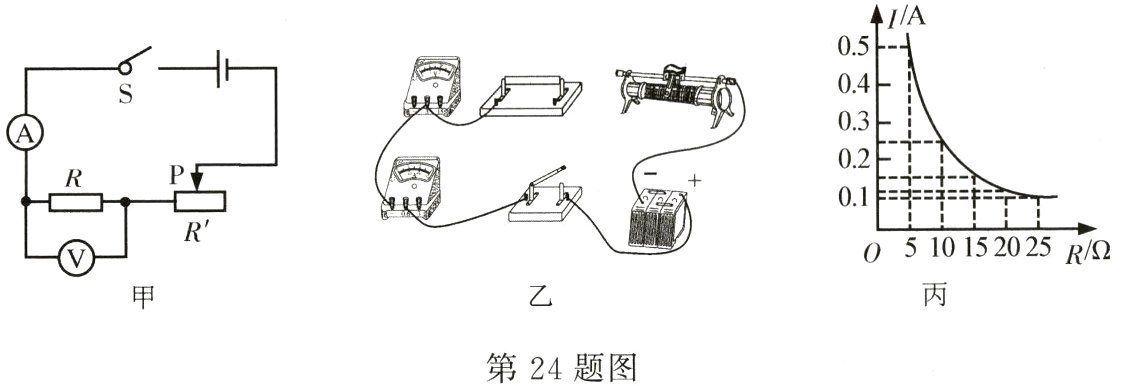

24. 在探究“电流与电阻的关系”的实验过程中，小明选择了5 Ω、10 Ω、20 Ω、25 Ω四个电阻进行实验，电路图如图甲所示。

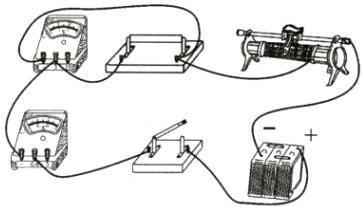

(1) 请用笔画线代替导线将图乙中未完成的电路连接完整，且使滑动变阻器滑片向右移动时电流表示数变大。(导线不能交叉)
(2) 连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是________(填字母)。
A. 电阻断路 B. 电流表坏了 C. 滑动变阻器短路 D. 电阻短路
(3) 排除电路故障进行实验。为达到实验目的，滑动变阻器除了起到保护电路的作用外，还起到________的作用。实验中，当把5 Ω的电阻换成10 Ω的电阻后，应把滑动变阻器滑片向________(选填“左”或“右”)滑动，同时眼睛观察________才可能达到这个目的。
(4) 根据实验数据，作出I - R图像如图丙所示。根据实验目的分析图像可得出的结论是____________________。
　　　　　　

答案：

(1)
(2)A
(3)调节电阻两端电压保持不变 左 电压表
(4)电压不变时，导体中的电流与导体的电阻成反比

25. 有一个小灯泡的铭牌已经模糊，只有“0.3 A”的字样能看清。小明利用电流表、滑动变阻器和阻值为R₀ = 10 Ω的定值电阻测量小灯泡的额定功率，设电源电压恒定。
(1) 小明按照图甲的电路图连接好电路，闭合开关S，移动滑片，当电流表示数为________A时，小灯泡正常发光。
(2) 为了计算小灯泡的额定功率，他又连接了图乙的电路，闭合开关，读出电流表A₁、A₂的示数分别为I₁、I₂，在甲、乙两次操作过程中，他应该注意保持________相同。
(3) 若实验中，小明测得的I₁ = 0.5 A、I₂ = 1.0 A，根据以上数据计算出小灯泡的额定功率为________W。
　　　　　　　　　　　

答案：
(1)0.3
(2)滑动变阻器的滑片位置
(3)1.2
