《2024年优等生测评卷九年级物理全一册人教版》

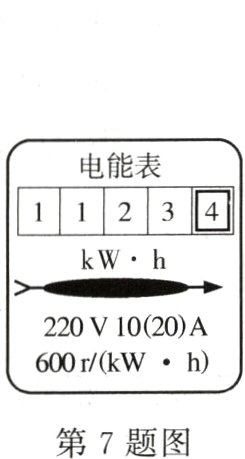

7. 如图为电能表表盘。现只将一台电烤箱接入电路中，工作10 min电能表的转盘转动100转，电烤箱的实际功率为________。电烤箱中的烤肉散发香味，这是________现象。

答案： 1000 W 扩散

8. 家庭电路中，火线与零线之间的电压为________V。用试电笔辨别火线与零线时，使试电笔发光的是________(选填“火线”和“零线”)。

答案： 220 火线

9. ________实验证明了通电导体周围存在磁场，发电机是利用________原理来工作的。

答案： 奥斯特 电磁感应

10. (2024·镇江中考)液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过________的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应________液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较________的铜导线。

答案： 热传递 加快 大

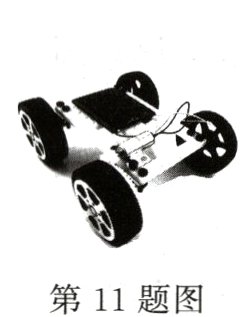

11. 如图是一款太阳能玩具电动车。太阳能属于________(选填“可”或“不可”)再生能源；电动车运动过程中，太阳能主要转化为车的________能。

答案： 可 机械

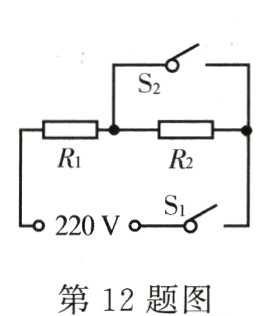

12. 某热水器的内部简化电路如图所示，热水器分为高温、低温两挡，$R_1$和$R_2$均为电热丝，$R_1 = 22\Omega$，$R_2 = 88\Omega$。则高温挡正常工作时热水器的功率为________W，低温挡正常工作1 min，电热丝产生的热量为________J。

答案： 2200 2.64×10⁴

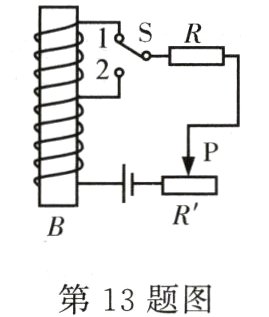

13. 如图所示，B是通电螺线管，S是转换开关，保持滑片位置不变，当开关S由2改接到1时，电磁铁的磁性________(选填“增强”或“减弱”)。

答案： 增强

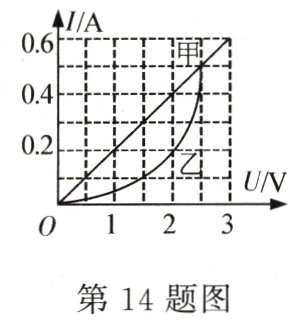

14. 在某一温度下，两个电路元件甲和乙中的电流与其两端电压的关系如图所示。由图可知，元件甲的电阻为________$\Omega$；将甲和乙并联后接在电压为2 V的电源两端，则干路中的电流是________A。

答案： 5 0.6

15. (2024·宜宾中考)电热水壶内装有质量为2 kg，温度为20℃的水，加热至沸腾时，水吸收的热量为________J；电热水壶额定功率为2000 W，正常工作时80％的热量被壶内的水吸收，将这壶水烧开需要的时间是________分钟。已知水的比热容$c_{水}=4.2×10^{3}J/(kg·℃)$，当地气压为标准大气压。

答案： 6.72×10⁵ 7

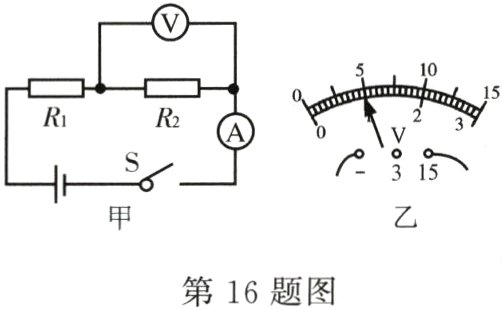

16. 如图甲所示，电源电压为9 V且保持不变，$R_1$的阻值为20$\Omega$，闭合开关后，电压表的示数如图乙所示。求：
(1)电阻$R_1$两端的电压；
(2)电阻$R_2$的阻值。

答案： 解：由电路图可知，$R_1$与$R_2$串联，电压表测$R_2$两端的电压，电流表测电路中的电流。
（1）由图乙可知，电压表示数为 5 V，即$R_2$两端的电压$U_2 = 5$ V，因串联电路中总电压等于各分电压之和，所以，电阻$R_1$两端的电压：$U_1 = U - U_2 = 9$ V - 5 V = 4 V；
（2）因串联电路中各处的电流相等，所以，电路中的电流：$I=\frac{U_1}{R_1}=\frac{4\ V}{20\ \Omega}=0.2$ A，
由$I = \frac{U}{R}$得，电阻$R_2$的阻值：$R_2=\frac{U_2}{I}=\frac{5\ V}{0.2\ A}=25\ \Omega$。
答：（1）电阻$R_1$两端的电压为 4 V；
（2）电阻$R_2$的阻值为 25 $\Omega$。
